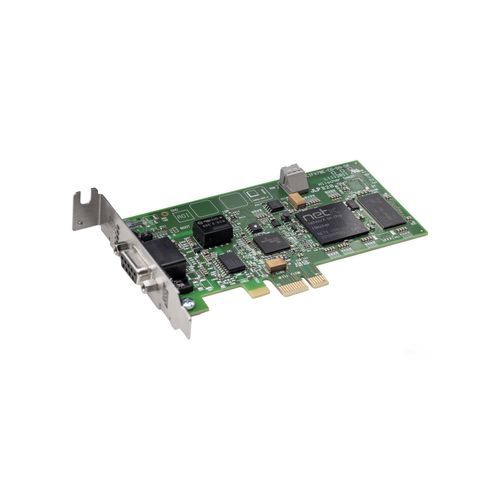

Carte de communication PCI Express CIFX 70E-DP

Présentation
La famille de cartes PC cifX constitue une norme unifiée prenant en charge les systèmes Real-Time Ethernet et Fieldbus pour l’automatisation basée sur PC. La pile de protocoles s’exécute de manière autonome sur la carte et les données de processus sont échangées avec l’hôte via Dual-Port Memory (DPM) ou DMA. Toutes les cartes cifX utilisent le même pilote et les mêmes outils, quel que soit le protocole ou le format de la carte. La technologie netX permet d’implémenter plusieurs protocoles Real-Time Ethernet sur un seul matériel en chargeant un firmware différent.

Caractéristiques principales

• Carte PC universelle PROFIBUS DP (Maître ou Esclave)
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à une large gamme de pilotes
• Accès aux données via mémoire à double port (DPM) ou accès direct à la mémoire (DMA)
• Numéro de slot unique sélectionnable par sélecteur rotatif
• Conçue pour une plage de température de fonctionnement étendue jusqu’à +65 °C (avec circulation d’air)

Options matérielles et fonctionnalités
Nombreuses options matérielles disponibles : câbles de différentes longueurs, connecteurs M12, NVRAM supplémentaire, configurations 2 canaux ou interfaces réseau séparées. Une large gamme de pilotes et un C-Toolkit gratuit sont disponibles pour le développement et l’intégration.

Protocoles pris en charge

• PROFIBUS DP Maître
• PROFIBUS DP Esclave

Tableau synthétique
Nom du produit : CIFX 70E-DP
Réf. : 1259.410
Description synthétique : Carte cifX Low Profile PCI Express PROFIBUS DP Maître ou Esclave ou dispositif PROFIBUS MPI
Fonction : Interface de communication avec PCI Express et interface PROFIBUS

Caractéristiques techniques

• Contrôleur de communication : netX 100
• SDRAM embarquée : 8 MB
• Mémoire Flash : Flash EPROM série 4 MB
• Alimentation : +3,3 V DC ±5%
• Courant typique : 800 mA (à 3,3 V)
• Connecteur alimentation/données : via bus PCI Express (port single-lane)
• Accès aux données : DPM ou DMA (accès direct à la mémoire)
• Taille mémoire double port : 64 KB
• Largeur de données : 32 bits
• Débit interne : 2 Gbit/s
• Standard de communication : PROFIBUS
• Type d’interface PROFIBUS : RS-485 isolé
• Connecteur PROFIBUS : D-Sub femelle 9 broches
• Tension d’isolement : 1000 V DC (testé 1 minute)
• Affichage/LED : SYS (LED état système), COM (état communication, LED double)
• Élément opératif : sélecteur rotatif d’adresse de l’appareil (numéro de slot)
• Plage de température de fonctionnement : 0 °C … +65 °C (avec flux d’air 0,5 m/s)
• Plage de température de stockage : -40 °C … +85 °C
• Humidité : humidité relative 10% … 95%, sans condensation
• Environnement (conformité UL) : degré de pollution 2
• Altitude de fonctionnement : 0 m … 2000 m
• Dimensions (L x P x H) : 119 mm x 69 mm x 18,5 mm
• Logiciel de configuration Maître/Esclave : SYCON.net
• Outil de configuration Esclave : outil de configuration netX
• Conformité RoHS : Oui
• Certification UL : Conforme à UL 508 (fichier UL n° E221530)
• Marquages EMC et conformité : Marque CE et UKCA
• Émissions : EN 55011 / EN BS 55011
• Immunité : EN 61000-4-2 (ESD), EN 61000-4-3 (RF), EN 61000-4-4 (burst), EN 61000-4-5 (surtension), EN 61000-4-6 (perturbations conduites), EN 61000-4-8 (champ magnétique), EN 61000-6-2 (environnements industriels)
• Produits associés / remarques : licence Master NXLIC-MASTER disponible (code produit 8211.000)
