Carte de communication PCI Express CIFX 90E-RENHSF series

Produit

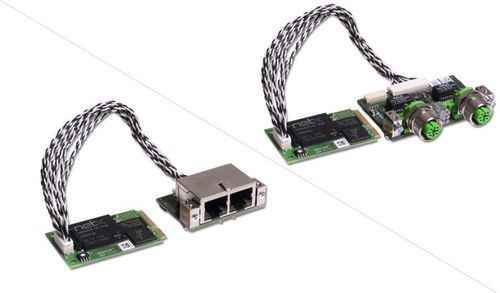

La CIFX 90E-RE\NHS\F est une carte PC Mini PCI Express sans dissipateur destinée à la communication Ethernet temps réel pour l’automatisation basée sur PC.

Points forts

• Carte PC Real-Time Ethernet universelle (Master ou Slave)
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à une large gamme de pilotes
• Accès aux données via mémoire à double porte (DPM) ou DMA
• Inclut une interface réseau détachée (15 cm ou 20 cm) – option avec connecteurs M12
• Fourni sans dissipateur

Description
La famille de cartes PC cifX constitue une norme unifiée prenant en charge tous les systèmes Real-Time Ethernet et Fieldbus pour l’automatisation sur PC. La pile de protocoles s’exécute de manière autonome sur la carte et échange les données de processus avec l’hôte via DPM ou DMA. La technologie netX de Hilscher permet la réalisation de plusieurs protocoles Real-Time Ethernet sur un seul matériel ; le protocole peut être changé en chargeant un firmware différent.

Diverses options matérielles (longueurs de câble, connecteurs M12, NVRAM supplémentaire, plage de température étendue, variantes 2 canaux, interfaces réseau détachées) couvrent un large éventail d’applications. Une vaste gamme de pilotes et un C‑Toolkit gratuit facilitent l’intégration.

Protocoles pris en charge

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic (Slave)
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Caractéristiques techniques

• Nom du produit : CIFX 90E-RE\NHS\F
• Réf. : 1291.108
• Description brève : Carte PC cifX Mini PCI Express pour Real-Time Ethernet Master ou Slave (sans dissipateur)
• Fonction : Interface de communication avec Mini PCI Express et interface Ethernet
• Contrôleur de communication : netX 100
• RAM intégrée : 8 MB SDRAM
• FLASH intégrée : 4 MB Flash EPROM série
• Tension d’alimentation : +3,3 V CC ±5 %
• Courant maximum (typ.) : 800 mA (à 3,3 V)
• Alimentation : via le bus Mini PCI Express
• Type de bus : Mini PCI Express, port une voie (X1)
• Accès aux données : DPM ou DMA
• Taille mémoire à double porte : 64 KB
• Largeur de données : 32 bit
• Fréquence bus : 33 MHz
• Standard de communication : Ethernet (10BASE-T / 100BASE-TX), isolé
• Connecteur Ethernet : Connecteur câble Ethernet X4 (JST BM20B-SRDS-G-TFC, pas 1,0 mm) pour AIFX-RE
• Indicateurs : LED SYS (état système)
• Température de fonctionnement : 0 °C … +45 °C
• Température de stockage : -40 °C … +85 °C
• Humidité : 10 % … 95 % HR, sans condensation
• Environnement (selon UL) : degré de pollution 2
• Altitude : 0 m … 2000 m
• Dimensions (L x l x H) : 51 mm x 30,2 mm ±0,1 x 10,8 mm
• Montage : connecteur système Mini PCI Express (3,3 V), X1 = one-lane
• Logiciel de configuration : SYCON.net
• Conformité : RoHS : Oui
• Certification UL : conforme à UL 508, fichier UL n° E221530
• EMC / Directives : CE et UKCA : Oui
• Norme d’émission : EN 55011 / EN BS 55011
• Normes d’immunité : EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
