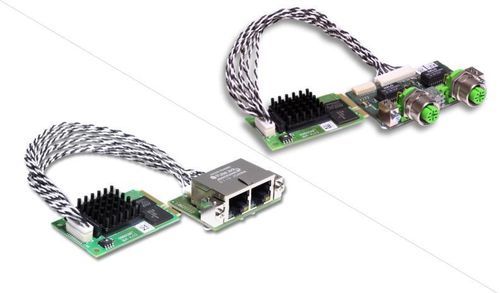

Carte de communication PCI Express CIFX 90E-REF series

Présentation
La famille de cartes PC cifX est le standard unifié qui prend en charge tous les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation basée sur PC. La pile de protocoles s'exécute de façon autonome sur la carte et les données de processus sont échangées avec l'hôte via Dual-Port Memory (DPM) ou DMA. Toutes les cartes PC utilisent le même pilote et les mêmes outils, indépendamment du protocole et du format de carte. La technologie netX permet de réaliser tous les protocoles Real-Time Ethernet sur un même matériel et de changer de protocole en chargeant un firmware différent.

Points forts

• Carte PC Real-Time Ethernet universelle (Master ou Slave)
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à un large choix de pilotes
• Accès aux données via mémoire à double port (DPM) ou accès direct à la mémoire (DMA)
• Inclut une interface réseau séparée (15 cm ou 20 cm) - option avec connecteur M12

Description détaillée
La famille cifX propose de nombreuses options matérielles : câbles de différentes longueurs, connecteurs M12, NVRAM supplémentaire, plage de température étendue, cartes à 2 canaux ou interfaces réseau séparées. Une large gamme de pilotes de périphériques et un C-Toolkit gratuit sont disponibles. L'enrichissement continu du portefeuille cifX inclut de nouvelles normes, protocoles et formats (par ex. M.2, mini PCIe half size, CC-Link IE Field) pour répondre aux exigences du marché.

Protocoles pris en charge

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Tableau technique (extrait)
Nom du produit : CIFX 90E-RE\F
Réf. : 1291.100
Description synthétique : Carte PC cifX Mini PCI Express pour Real-Time Ethernet Master ou Slave - avec connecteur pour câble Ethernet pour interface d'assemblage Ethernet (AIFX-RE)
Fonction : Interface de communication avec Mini PCI Express et interface Ethernet
Contrôleur de communication : netX 100
Mémoire embarquée : 8 MB SDRAM ; Flash EPROM série 4 MB
Alimentation : +3,3 V DC ±5 %, courant typique : 800 mA (à 3,3 V)
Connecteur : via bus Mini PCI Express (port single-lane)
Accès aux données : DPM ou DMA (accès direct à la mémoire), à partir de la révision matérielle A
Taille DPM : 64 KB, largeur de données : 32 bits, vitesse bus : 33 MHz
Interface de communication Ethernet : 10BASE-T/100BASE-TX isolé ; connecteur câble Ethernet X4 (JST BM20B-SRDS-G-TFC, pas 1,0 mm) pour raccorder AIFX-RE
Affichage/LED : LED SYS (état du système)
Plage de température de fonctionnement : 0 °C ... +55 °C (avec flux d'air 0,5 m/s) ; Température de stockage : -40 °C ... +85 °C
Humidité : 10% …95% HR, sans condensation ; Altitude d'utilisation : 0 m … 2000 m
Dimensions : 51 mm x 30,2 ±0,1 mm x 11 mm ; Montage : connecteur Mini PCI Express (3,3 V), X1/X2 = single-lane
Configuration : logiciel SYCON.net et outil de configuration netX
Conformité : RoHS : Oui ; Certification UL : UL 508 (Dossier UL n° E221530)
EMC : Marquage CE et UKCA ; émissions EN 55011 ; immunité EN 61000-4-x et EN 61000-6-2 (environnements industriels)

Caractéristiques / spécifications techniques

• Format : Mini PCI Express (port single-lane)
• Contrôleur : netX 100
• Mémoire : 8 MB SDRAM, 4 MB Flash EPROM série
• Interface réseau : 10/100Base-TX isolé, connecteur pour AIFX-RE
• Accès aux données hôte : Dual-Port Memory (DPM) ou DMA
• Taille DPM : 64 KB, bus de données 32 bits
• Alimentation : +3,3 V DC ±5 %, consommation typique 800 mA
• Température de fonctionnement : 0 °C ... +55 °C (avec ventilation adéquate)
• Dimensions : 51 x 30,2 x 11 mm
• Logiciel de configuration : SYCON.net ; outil de configuration netX
• Certifications : RoHS, UL 508, EMC (CE/UKCA)
