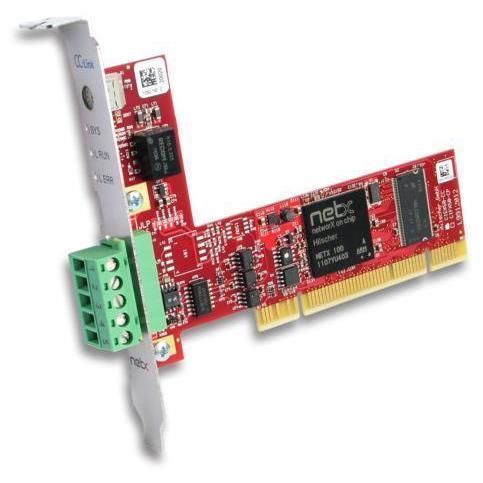

Carte de communication RS422/RS485 CIFX 50-CC

PCIisolée

Présentation
La CIFX 50-CC est une carte PCI pour PC offrant une fonction esclave CC-Link pour l’automatisation basée sur PC. Les piles de protocoles s’exécutent de manière autonome sur la carte ; les données de processus sont échangées avec l’hôte via Dual-Port-Memory (DPM) ou DMA.

Objectif principal
Interface de communication pour l’automatisation sur PC — carte PCI esclave CC-Link, destinée à l’intégration dans des PC industriels et des systèmes d’automatisation.

Points clés

• Prise en charge CC-Link Slave V2.0 et V1.1
• Pilote et ensemble d’outils uniformes pour toute la famille cifX pour une intégration cohérente
• Large choix de pilotes et C-Toolkit gratuit pour faciliter l’intégration
• Accès aux données via Dual-Port-Memory (DPM) ou DMA
• Numéro de slot unique : sélecteur rotatif pour l’ID de la carte

Protocoles pris en charge

• CC-Link Slave

Informations complémentaires
Toutes les cartes PC cifX utilisent la technologie netX pour supporter plusieurs protocoles Ethernet temps réel et Fieldbus sur une même plateforme matérielle ; le changement de protocole s’effectue en chargeant un firmware différent. La gamme cifX est régulièrement étendue pour couvrir de nouveaux standards et formats.

Caractéristiques / spécifications techniques

• Nom du produit : CIFX 50-CC
• Référence : 1250.740
• Description brève : Carte PC cifX PCI esclave CC-Link
• Fonction : Interface de communication avec interface PCI et CC-Link
• Type de contrôleur de communication : netX 100
• Mémoire intégrée : 8 MB SDRAM ; 4 MB Flash EPROM série
• Type de bus d’interface système : PCI
• Débit PCI : 33 MHz
• Accès aux données : DPM ou DMA (accès direct à la mémoire)
• Largeur de données : 32 bits
• Standard de communication : CC-Link
• Type d’interface : RS-485, isolation optique
• Tension d’isolation : 1000 V DC (testée 1 minute)
• Connecteur : COMBICON, mâle, 5 broches
• Tension d’alimentation : +3,3 V DC ±5 %
• Courant maximal typique : 650 mA (à 3,3 V)
• Alimentation : via le bus PCI
• Indicateurs (LED) : SYS (système), L RUN (L Run, duo LED), L ERR (L Error, duo LED)
• Élément de commande : Sélecteur rotatif pour le numéro de slot (ID carte)
• Plage de température de fonctionnement : -20 °C … +60 °C (flux d’air pendant la mesure : 0,5 m/s)
• Plage de température de stockage : -40 °C … +85 °C
• Humidité : 10 % … 95 % d’humidité relative, sans condensation
• Altitude : 0 m … 2000 m
• Environnement (UL) : Degré de pollution 2 pour une utilisation conforme à UL
• Dimensions (L x l x H) : 120 mm x 85,4 mm x 18,5 mm (à partir de la révision matérielle 2)
• Montage/Installation : Emplacement PCI (3,3 V)
• Conformité : RoHS : Oui ; CE : Oui ; UKCA : Oui
• EMC / Émissions : EN 55011 / EN BS 55011
• Normes d’immunité : EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
• Certification UL : dispositif certifié selon UL 508 (UL-File-Nr. E221530)
• Logiciel de configuration : SYCON.net ou netX Configuration Tool
