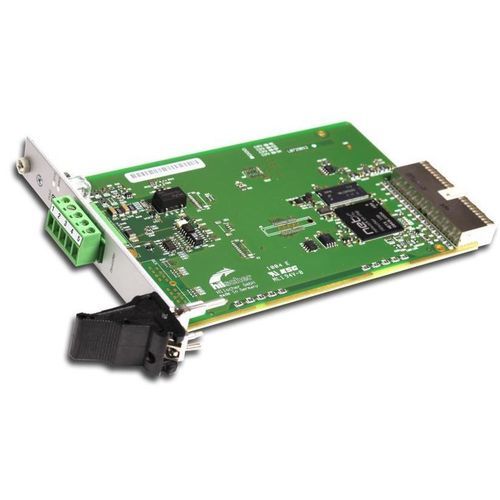

Carte CompactPCI bus de terrain CIFX 80-DN

USBDeviceNet

Présentation du produit La famille de cartes PC cifX offre une solution standardisée pour les réseaux Ethernet temps réel et Fieldbus en automatisation PC. La pile protocolaire s'exécute de manière autonome sur la carte et échange les données process avec l'hôte via mémoire dual-port (DPM) ou DMA (accès mémoire direct). La technologie netX permet de supporter plusieurs protocoles sur un même matériel en changeant le firmware. Des options matérielles (longueurs de câble, connecteurs M-12, NVRAM en option, plage de température étendue, cartes 2 canaux, interfaces réseau détachées) permettent d'adapter la carte à diverses applications industrielles.

Points forts

• Carte PC DeviceNet universelle configurable en Maître ou Esclave
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Large choix de drivers et C-Toolkit gratuit pour une intégration simplifiée
• Accès aux données via mémoire dual-port (DPM) ou DMA
• Plage de température de fonctionnement jusqu'à +70 °C (avec flux d'air)

Protocoles pris en charge

• DeviceNet Maître
• DeviceNet Esclave

Données techniques (tableau extrait) Nom du produit : CIFX 80-DN
Référence : 1280.510
Description succincte : Carte PC cifX Compact PCI DeviceNet Maître ou Esclave
Fonction : Interface de communication Compact PCI et interface DeviceNet
Contrôleur de communication - Type : netX 100
Mémoire intégrée - RAM : 8 Mo SDRAM
Mémoire intégrée - FLASH : 4 Mo Flash série EPROM
Alimentation - Tension d'alimentation : +3,3 V DC ±5 %
Alimentation - Courant maximum (typ.) : 650 mA (à 3,3 V)
Connecteur : via bus Compact PCI
Interface système - Type de bus : Compact PCI
Accès aux données : DPM ou DMA (accès mémoire direct)
Taille mémoire dual-port : 64 Ko
Largeur de données : 32 bits
Fréquence de transmission : 33 MHz
Interface de communication - Standard de communication : DeviceNet
Type d'interface : ISO-11898 selon la spécification DeviceNet, optiquement isolée
Connecteur (DeviceNet) : COMBICON, male, 5 broches
Tension d'isolement : 1000 V DC (testée 1 minute)
Interface de diagnostic - Type : USB
Connecteur de diagnostic : Mini B USB, 5 broches
Affichages - Voyants LED : SYS (statut système), MNS (statut réseau module duo LED)
Conditions ambiantes permises - Plage de température de fonctionnement : -20 °C ... +70 °C (mesure avec flux d'air : 0,5 m/s)
Plage de température de stockage : -40 °C ... +85 °C
Humidité : 10 % … 95 % HR, sans condensation
Environnement : Pour usage conforme UL : appareil à utiliser en pollution degree 2.
Altitude : 0 m … 2000 m
Appareil - Dimensions (L x l x H) : 162,5 mm x 100 mm x 20 mm
Montage/Installation : Emplacement Compact PCI (3,3 V)
Configuration : Logiciel de configuration pour Maître et Esclave : SYCON.net; Logiciel de configuration Esclave : netX Configuration Tool
Conformité - RoHS : Oui
Certification UL : UL (appareil certifié selon UL 508) - Fichier UL : UL-File-Nr. E221530
Conformité aux directives CEM - Marquage CE : Oui; Marquage UKCA : Oui; Émissions : EN 55011 / EN BS 55011; Immunité : EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2

Caractéristiques / spécifications techniques

• Nom du produit : CIFX 80-DN
• Référence : 1280.510
• Protocole : DeviceNet (Maître ou Esclave)
• Contrôleur : netX 100
• RAM : 8 Mo SDRAM
• Flash : 4 Mo Flash série EPROM
• Mémoire dual-port : 64 Ko
• Largeur de données : 32 bits
• Bus hôte : Compact PCI (3,3 V), fréquence 33 MHz
• Tension d'alimentation : +3,3 V DC ±5 %, courant typ. 650 mA
• Interface DeviceNet : ISO-11898, optiquement isolée ; connecteur COMBICON mâle 5 broches
• Tension d'isolement : 1000 V DC (1 minute)
• Diagnostic : connecteur USB Mini B
• Voyants : SYS et MNS
• Température de fonctionnement : -20 °C à +70 °C (avec flux d'air 0,5 m/s)
• Température de stockage : -40 °C à +85 °C
• Humidité : 10–95 % HR, sans condensation
• Dimensions : 162,5 x 100 x 20 mm ; montage en emplacement Compact PCI (3,3 V)
• Normes/Approvals : Conforme RoHS ; UL 508 (UL-File E221530) ; CEM : EN 55011, série EN 61000, EN 61000-6-2
