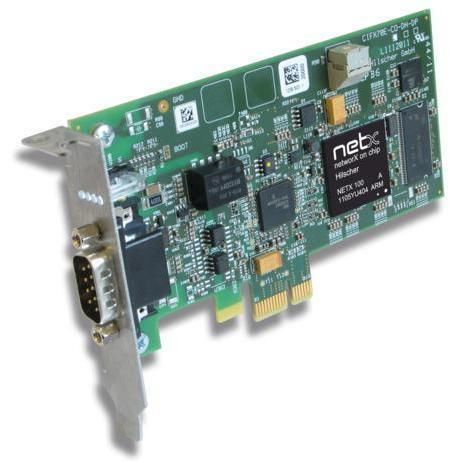

Carte de communication PCI Express DMA CIFX 70E-CO

Présentation
La CIFX 70E-CO est une carte PC PCI Express basse hauteur assurant la communication CANopen pour l'automatisation sur PC. La carte exécute la pile protocolaire de manière autonome et échange les données process avec l'hôte via mémoire dual-port (DPM) ou DMA, garantissant un accès déterministe et basse latence. L'architecture basée sur netX permet l'exécution des protocoles sur la carte et l'utilisation de pilotes uniformes pour la famille cifX.

Points clés

• Carte PC universelle CANopen (Maître ou Esclave)
• Interface utilisateur et pilotes uniformes pour une intégration simplifiée
• Accès aux données via Dual-Port-Memory (64 KB) ou DMA
• Affectation du numéro de slot par commutateur rotatif (ID carte unique)
• Interface de terrain ISO-11898 optiquement isolée, D-Sub 9 broches
• Plage de fonctionnement jusqu'à +65 °C (avec débit d'air spécifié)

Protocoles pris en charge

• CANopen Maître
• CANopen Esclave

Caractéristiques techniques (extrait)

• Nom du produit : CIFX 70E-CO
• Référence : 1259.500
• Description brève : Carte PCI Express basse hauteur pour CANopen (Maître/Esclave)
• Fonction : Interface de communication (PCI Express) avec CANopen
• Contrôleur : netX 100
• Mémoire : 8 MB SDRAM ; 4 MB Flash série EPROM
• Tension d'alimentation : +3.3 V DC ±5 % ; Courant typique : 800 mA (à 3.3 V)
• Connecteur système : PCI Express (one lane)
• Accès hôte : Dual-Port-Memory (64 KB) ou DMA ; Largeur de données : 32 bits
• Débit de transmission : 2 GBit/s
• Interface de terrain : ISO-11898, optiquement isolée ; D-Sub 9 broches mâle
• Tension d'isolement : 1000 V DC (test 1 min)
• Indicateurs : LED SYS et LED CAN
• Elément de commande : Commutateur rotatif pour ID de slot
• Température de fonctionnement : 0 °C … +65 °C (avec flux d'air 0,5 m/s pendant la mesure)
• Température de stockage : -40 °C … +85 °C
• Humidité : 10 %–95 % HR, sans condensation
• Dimensions : 119 x 69 x 18,5 mm
• Logiciels de configuration : SYCON.net (maître et esclave) ; netX Configuration Tool (esclave)
• Normes & certifications : RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)

Applications

• Commande de machines industrielles et intégration PLC
• Automatisation d'usine et systèmes de contrôle de mouvement
• Systèmes de test et bancs d'essai
• Automatisation embarquée PC et solutions OEM

Intégration & outils
La famille cifX propose une chaîne d'outils et pilotes commune (SYCON.net, netX Configuration Tool) pour simplifier l'intégration et autoriser le changement de protocole via firmware. Options matérielles : longueurs de câble différentes, connecteurs M12, NVRAM additionnelle, variantes température étendue, cartes 2 canaux ou interfaces réseau détachées.
