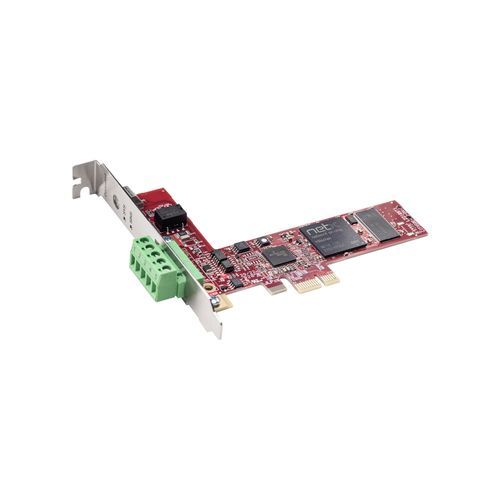

Carte de communication PCI Express DMA CIFX 50E-DN

Titre du produit
CIFX 50E-DN — carte PC PCI Express pour communication DeviceNet, utilisable en DeviceNet Master ou Slave pour l'automatisation basée sur PC.

Points forts

• Carte PC DeviceNet universelle configurable en Master ou Slave
• Interface utilisateur uniformisée pour tous les protocoles et formats de carte
• Large prise en charge de pilotes et d'outils pour une intégration simplifiée
• Accès aux données via Dual-Port Memory (DPM) ou Direct Memory Access (DMA)
• Numéro de slot unique assignable via un commutateur rotatif

Présentation
La famille de cartes PC cifX fournit une norme unifiée pour les systèmes Ethernet temps réel et Fieldbus dans l'automatisation basée sur PC. La pile protocolaire s'exécute de manière autonome sur la carte et échange les données de processus avec l'hôte via DPM ou DMA. Grâce à la stratégie de plateforme commune Hilscher, toutes les cartes utilisent les mêmes pilotes et outils, indépendamment du protocole ou du format de carte. La technologie netX permet de réaliser plusieurs protocoles Ethernet temps réel sur une seule plateforme matérielle ; un protocole peut être modifié en chargeant un firmware différent. Les options matérielles comprennent différentes longueurs de câble, connecteurs M12, NVRAM supplémentaire, plages de température étendues, cartes 2 canaux et interfaces réseau détachées. Une large gamme de pilotes d'appareil et un C-Toolkit gratuit sont disponibles pour l'intégration.

Protocoles pris en charge

• DeviceNet Master
• DeviceNet Slave

Caractéristiques techniques

• Nom du produit : CIFX 50E-DN
• Numéro de pièce : 1251.510
• Description brève : PC Card cifX PCI Express — DeviceNet Master ou Slave
• Fonction : Interface de communication avec PCI Express et interface DeviceNet
• Contrôleur de communication / Type : netX 100
• Mémoire intégrée : 8 Mo SDRAM ; 4 Mo Flash EPROM série
• Interface système — Type de bus : PCI Express, port une voie (x1)
• Débit de transmission : 2 GBit/s
• Accès aux données : DPM ou DMA (DMA disponible à partir de la révision matérielle 4)
• Largeur des données : 32 bits
• Norme de communication : DeviceNet
• Type d'interface : ISO-11898 selon la spécification DeviceNet, optiquement isolée
• Tension d'isolation : 1000 V DC (testée 1 minute)
• Connecteur DeviceNet : COMBICON, mâle, 5 broches
• Alimentation — Tension d'alimentation : +3,3 V DC ±5 %
• Courant maximum (typique) : 800 mA (à 3,3 V)
• Connecteur d'alimentation : via le bus PCI Express
• Indicateurs : SYS (LED d'état du système) ; MNS (Module Network Status — LED double)
• Élément de commande : Commutateur rotatif pour numéro de slot (ID carte)
• Plage de température de fonctionnement : -20 °C … +70 °C (flux d'air lors de la mesure : 0,5 m/s)
• Plage de température de stockage : -40 °C … +85 °C
• Humidité : 10 % … 95 % HR, sans condensation
• Environnement : Pour une utilisation conforme UL : l'appareil doit être utilisé en environnement de pollution de degré 2
• Altitude : 0 m … 2000 m
• Dimensions (L x l x H) : 120 mm x 86 mm x 18,5 mm (à partir de la révision matérielle 4)
• Montage / Installation : Slot PCI Express x1 (3,3 V)
• Conformité : RoHS — Oui
• Conformité aux directives CEM : Marquage CE — Oui ; Marquage UKCA — Oui
• Norme d'émission : EN 55011 / EN BS 55011 (caractéristiques des perturbations radio)
• Normes d'immunité : EN 61000-4-2 (ESD), EN 61000-4-3 (RF rayonnée), EN 61000-4-4 (rafales), EN 61000-4-5 (surtensions), EN 61000-4-6 (perturbations conduites), EN 61000-4-8 (champ magnétique à la fréquence industrielle), EN 61000-6-2 (environnements industriels)
• Certification UL : Appareil certifié selon UL 508 — UL-File-Nr. E221530
• Logiciel de configuration (master et slave) : SYCON.net
• Logiciel de configuration (slave) : netX Configuration Tool
