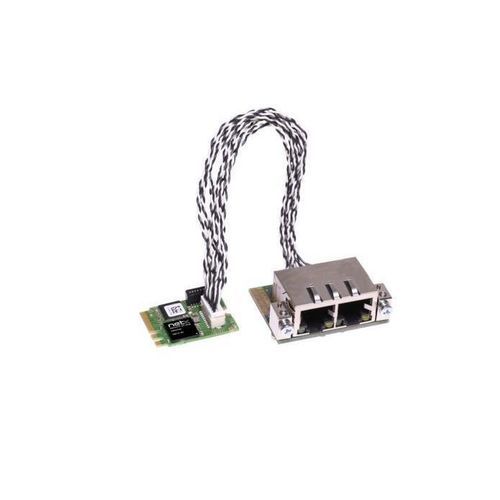

Carte d'interface de communication PC/104 CIFX M223090AE-REF

M.2EtherNet/IPModbus TCP

Présentation du produit
La famille de cartes PC cifX offre une plateforme matérielle et logicielle unifiée pour la communication en automatisation pilotée par PC. La pile protocolaire s'exécute de manière autonome sur la carte (technologie netX) et échange les données de processus avec l'hôte via Dual-Port-Memory ou DMA. Toutes les cartes cifX utilisent la même famille de pilotes et d'outils Hilscher, permettant de changer de protocole par chargement de firmware et facilitant l'intégration des réseaux Real-Time Ethernet et Fieldbus.

Points forts

• Plus petites cartes PC multiprotocole du marché de l'automatisation
• Solution matérielle unique pour tous les protocoles Real-Time Ethernet (changement de protocole par firmware)
• Interface utilisateur et famille de pilotes communes pour une intégration simplifiée
• Interface réseau détachable (15 cm ou 20 cm) pour une installation flexible
• Options matérielles : connecteurs M-12, NVRAM supplémentaire, variantes 2 canaux
• Plage de température de fonctionnement étendue jusqu'à 70 °C

Protocoles pris en charge

• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informations de commande
Nom du produit | Référence | Brève description
cifX M223090AE-RE\F | 1443.101 | Carte PC M.2 2230 Key A+E - Ethernet temps réel

Caractéristiques techniques

• Format : M.2 2230 Key A+E
• Numéro de pièce : 1443.101
• Exécution du protocole : autonome sur carte (technologie netX)
• Interface hôte : Dual-Port-Memory ou DMA (Direct Memory Access)
• Interface réseau détachable disponible (15 cm ou 20 cm)
• Options matérielles : connecteurs M-12, NVRAM supplémentaire, cartes 2 canaux
• Température de fonctionnement : plage étendue jusqu'à 70 °C
• Logiciel : famille de pilotes Hilscher commune et C-Toolkit gratuit disponibles
• Capacité multiprotocole : protocole modifiable via changement de firmware
