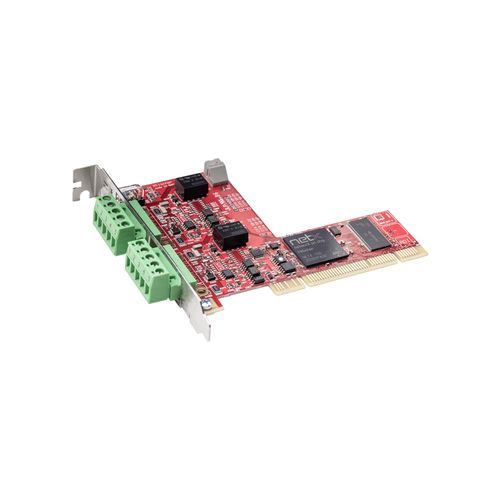

Carte de communication PCI CIFX 50-2DN

isolée2 voies

Présentation
La famille de cartes PC cifX constitue une norme unifiée prenant en charge les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation basée sur PC. La pile de protocoles s'exécute de manière autonome sur la carte et les données de process sont échangées avec l'hôte via une mémoire à double port (DPM) ou DMA. Toutes les cartes cifX utilisent le même pilote et les mêmes outils quel que soit le protocole ou le format de carte. La technologie netX permet d'exécuter différents protocoles Real-Time Ethernet sur un même matériel en chargeant un firmware adapté.

Points forts

• Deux interfaces DeviceNet (Maître ou Esclave) dans un seul emplacement PCI
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration simplifiée grâce à une large gamme de pilotes
• Accès aux données via mémoire à double port (DPM) ou accès direct à la mémoire (DMA)
• Numéro de slot unique réglable par sélecteur rotatif
• Conçue pour une plage de température de fonctionnement étendue jusqu'à +70 °C

Description détaillée
Options matérielles flexibles : longueurs de câble variées, connecteurs M12, NVRAM supplémentaire, plage de température étendue, variantes de carte 2 canaux ou interfaces réseau séparées pour répondre à différentes applications. Un large éventail de pilotes de périphérique et un C-Toolkit gratuit sont disponibles pour le développement et l'intégration.

Protocoles supportés

• DeviceNet Maître
• DeviceNet Esclave

Données techniques (extrait)
Nom du produit : CIFX 50-2DN
Référence : 1252.510
Description courte : Carte cifX PCI 2 canaux DeviceNet Maître ou Esclave
Fonction : Interface de communication avec PCI et 2 interfaces DeviceNet
Contrôleur de communication (type) : netX 100
Mémoire RAM : 8 MB SDRAM
Mémoire Flash : 4 MB Flash EPROM série
Interface système : Bus PCI, 33 MHz, largeur de données 32 bits
Accès aux données : DPM ou DMA (accès direct à la mémoire)
Interfaces de communication (1 et 2) : DeviceNet, conforme ISO-11898, avec isolation optique ; tension d'isolation 1000 V CC (test 1 min) ; connecteur COMBICON mâle 5 broches
Alimentation : +3,3 V CC ±5%, courant typique 700 mA (à 3,3 V)
Affichage : LED d'état (SYS ; MNS 0 ; MNS 1 - LED doubles)
Élément opérateur : Sélecteur rotatif pour l'adresse de l'appareil (numéro de slot)
Conditions environnementales : Température de fonctionnement -20 °C … +70 °C (avec flux d'air 0,5 m/s) ; température de stockage -40 °C … +85 °C ; humidité relative 10% … 95% (sans condensation) ; altitude 0 … 2000 m
Dimensions : 120 mm x 94,5 mm x 18,5 mm
Montage/installation : Emplacement PCI (3,3 V)
Conformité : RoHS ; marquage CE et UKCA ; certifications EMC et immunité selon normes EN (voir documentation) ; certification UL (UL 508) - fichier UL n° E221530
Configuration/logiciel : SYCON.net
