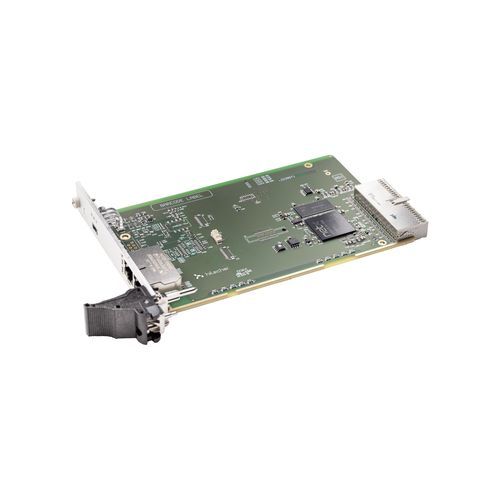

Carte CompactPCI Modbus CIFX 80-RE

Ethernetsérie

Présentation
La famille de cartes PC cifX propose une norme unifiée pour l'Ethernet temps réel et les Fieldbus sur automates PC. La pile protocolaire s'exécute de manière autonome sur la carte et échange les données de processus avec l'hôte via mémoire dual-port (DPM) ou DMA. La plateforme matérielle netX permet de changer de protocole en chargeant un firmware différent et assure un jeu commun de pilotes et d'outils quel que soit le protocole ou le format de carte. Plusieurs options matérielles (longueurs de câble, connecteurs M12, NVRAM additionnelle, plages de température étendues, cartes 2 canaux, interfaces réseau détachées) facilitent l'intégration sur mesure.

Points forts

• Carte de communication CompactPCI pour Ethernet temps réel (Master ou Slave)
• Outils de configuration unifiés (SYCON.net / netX Configuration Tool)
• Accès aux données via mémoire dual-port ou accès mémoire direct (DMA)
• Variantes matérielles flexibles et température de fonctionnement étendue jusqu'à +70 °C
• Large support de pilotes et C-Toolkit gratuit pour l'intégration

Protocoles pris en charge

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Caractéristiques techniques

• Nom du produit : CIFX 80-RE
• Référence : 1280.100
• Description : Carte PC cifX CompactPCI pour Ethernet temps réel Master ou Slave
• Fonction : Interface de communication CompactPCI et Ethernet
• Contrôleur de communication : netX 100
• RAM : 8 MB SDRAM
• FLASH : 4 MB Flash série EPROM
• Tension d'alimentation : +3,3 V DC ±5 %
• Courant typique : 650 mA (à 3,3 V)
• Connecteur alimentation/système : via bus CompactPCI
• Type de bus : CompactPCI (3,3 V)
• Accès aux données : DPM ou DMA
• Taille mémoire dual-port : 64 KB
• Largeur de données : 32 bit
• Fréquence bus : 33 MHz
• Standard de communication : Ethernet
• Interface : 10BASE-T / 100BASE-TX, isolée
• Connecteurs Ethernet : 2 x RJ45
• Tension d'isolement : 1000 V DC (1 min)
• Interface diagnostic : USB Mini-B (5 broches)
• LEDs : SYS, COM0, COM1 ; LEDs RJ45 canal (lien/activité)
• Température de fonctionnement : 0 °C à +70 °C (avec flux d'air 0,5 m/s)
• Température de stockage : -40 °C à +85 °C
• Humidité : 10 % à 95 % HR, sans condensation
• Degré de pollution : 2 (environnement)
• Altitude : 0 m à 2000 m
• Dimensions (L×l×H) : 162,5 mm × 100 mm × 20 mm
• Montage : Emplacement CompactPCI (3,3 V)
• Logiciels de configuration : SYCON.net (master & slave), netX Configuration Tool (slave)
• RoHS : Oui
• UL : Certifié selon UL 508 (UL-File-Nr. E221530)
• EMC / Conformité : CE, UKCA
• Émissions : EN 55011 / EN BS 55011
• Immunité : EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (environnements industriels)
