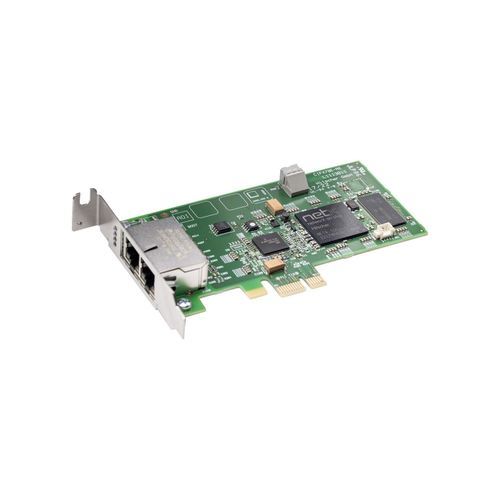

Carte de communication PCI Express numérique CIFX 70E-RE

DMAà sortie doubleavec processeur E/S

Présentation
La famille de cartes PC cifX constitue un standard unifié pour l'automatisation PC, prenant en charge tous les systèmes Real-Time Ethernet et bus de terrain. La pile protocolaire s'exécute de manière autonome sur la carte et échange les données de process avec l'hôte via mémoire dual-port (DPM) ou DMA. La technologie netX de Hilscher permet d'exécuter plusieurs protocoles Real-Time Ethernet sur une seule plate-forme matérielle ; le changement de protocole s'effectue par chargement d'un firmware différent. Les options matérielles comprennent des connecteurs M12, NVRAM supplémentaire, plage de température étendue, variantes 2 canaux et interfaces réseau déportées. Une large gamme de pilotes et un C-Toolkit gratuit facilitent l'intégration.

Caractéristiques principales

• Carte PC Real-Time Ethernet universelle (Master ou Slave)
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Large prise en charge des pilotes pour une intégration simplifiée
• Accès aux données via Dual-Port-Memory (DPM) ou DMA
• Numéro de slot unique réglable par commutateur rotatif
• Fonctionnement jusqu'à +65 °C (option température étendue)

Protocoles pris en charge

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Caractéristiques techniques

• Nom du produit : CIFX 70E-RE
• Référence : 1259.100
• Description : carte PCI Express profil bas cifX, Real-Time Ethernet Master ou Slave
• Fonction : interface de communication PCI Express et Ethernet
• Contrôleur de communication : netX 100
• RAM intégrée : 8 Mo SDRAM
• FLASH intégrée : 4 Mo Flash EPROM série
• Tension d'alimentation : +3,3 V DC ±5%
• Courant typique : 800 mA (à 3,3 V)
• Connecteur : via bus PCI Express
• Type de bus : PCI Express x1 (One Lane)
• Accès aux données : DPM ou DMA
• Taille dual-port memory : 64 KB
• Largeur de données : 32 bits
• Débit : 2 GBit/s
• Standard Ethernet : 10BASE-T / 100BASE-TX (isolé)
• Connecteurs Ethernet : 2 x RJ45
• Tension d'isolement : 1000 V DC (test 1 min)
• Voyants : SYS, COM0, COM1, RJ45 ch0/ch1 Link/Activity
• Élément de commande : commutateur rotatif pour numéro de slot (ID carte)
• Température de fonctionnement : 0 °C à +65 °C (flux d'air 0,5 m/s lors de la mesure)
• Température de stockage : -40 °C à +85 °C
• Humidité : 10 % – 95 % HR, sans condensation
• Altitude : 0 m – 2000 m
• Dimensions (L x l x H) : 119 mm x 69 mm x 18,5 mm
• Logiciels de configuration : SYCON.net (master/slave), netX Configuration Tool (slave)
• RoHS : Oui
• UL : Certifiée selon UL 508 (UL-File-Nr. E221530)
• Conformité : CE, UKCA
• EMC / Normes : EN 55011; Immunité : EN 61000-4-2/3/4/5/6/8; EN 61000-6-2
