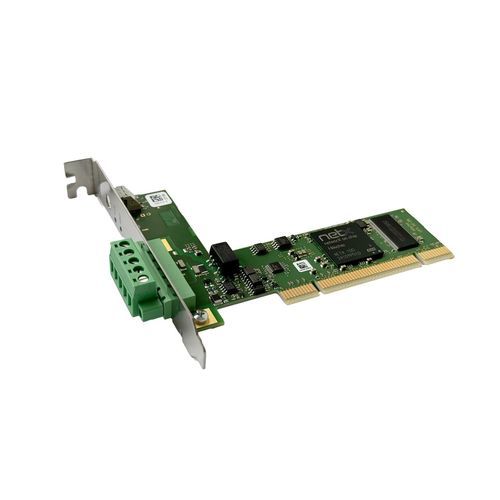

Carte d'interface de communication PC/104 CIFX 50-DN

PCI-104DeviceNetindustriel

Produit
La CIFX 50-DN est une carte PCI pour communications DeviceNet, assurant le traitement autonome du protocole sur la carte et l'échange des données de processus avec l'hôte via Dual-Port Memory (DPM) ou DMA. Toutes les cartes CIFX partagent un concept commun de pilotes et d'outillage pour une intégration homogène entre protocoles et formats. Plusieurs options matérielles sont disponibles: longueurs de câble différentes, connecteurs M12, NVRAM optionnelle, variantes température étendue, cartes 2 canaux et interfaces réseau détachées. Un large éventail de pilotes et un C-Toolkit gratuit facilitent l'intégration logicielle.

Points clés

• Carte PCI DeviceNet universelle (Maître ou Esclave)
• Interface utilisateur uniforme pour tous les protocoles et formats CIFX
• Large compatibilité de pilotes pour une intégration aisée
• Accès aux données via Dual-Port Memory ou Direct Memory Access (DMA)
• Numéro de slot unique réglable par commutateur rotatif
• Conçue pour une plage de température d'utilisation étendue jusqu'à 70 °C

Protocoles pris en charge

• DeviceNet Maître
• DeviceNet Esclave

Caractéristiques techniques

• Nom du produit: CIFX 50-DN
• Référence: 1250.510
• Description succincte: Carte PCI pour DeviceNet (Maître ou Esclave)
• Fonction: Interface de communication (PCI vers DeviceNet)
• Contrôleur de communication: netX 100
• Mémoire intégrée: 8 MB SDRAM; 4 MB Flash EPROM série
• Interface système: Bus PCI; Fréquence 33 MHz; Largeur de données 32 bits; Accès aux données via DPM ou DMA
• Interface de communication: Conforme DeviceNet; Type d'interface ISO-11898 selon spécification DeviceNet, optiquement isolée
• Tension d'isolement: 1000 V DC (test 1 minute)
• Connecteur: COMBICON mâle, 5 broches
• Alimentation: +3,3 V DC ±5%; Courant maximal typique 650 mA (à 3,3 V); Alimentation via bus PCI
• Témoins: LED SYS (système) et MNS (Module Network Status duo-LED)
• Élément de commande: Commutateur rotatif pour numéro de slot (ID carte)
• Conditions d'utilisation: Température -20 °C à +70 °C (flux d'air 0,5 m/s durant mesure); Stockage -40 °C à +85 °C; Humidité 10%–95% HR sans condensation; Degré de pollution 2 pour usage conforme UL
• Altitude: 0 m à 2000 m
• Dimensions (L x l x H): 120 mm x 86 mm x 18,5 mm (révision matérielle 5 et plus)
• Montage: Emplacement PCI (3,3 V)
• Conformité: RoHS Oui; EMC/CE Oui; UKCA Oui
• Norme émission EMC: EN 55011 / EN BS 55011
• Normes immunité EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (environnements industriels)
• Certification UL: Certifié selon UL 508; numéro de dossier UL E221530
• Logiciel de configuration: SYCON.net (Maître et Esclave); netX Configuration Tool (Esclave)
