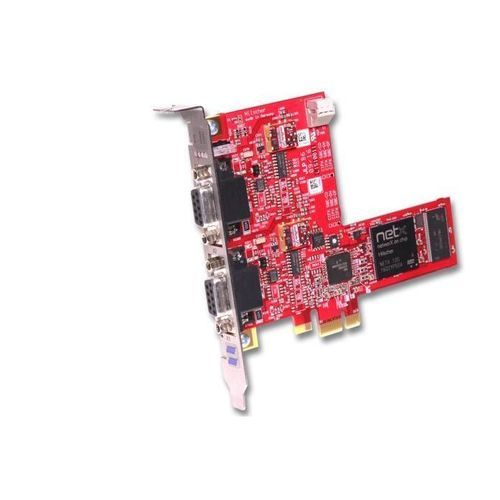

Carte de communication PCI Express numérique CIFX 50E-2DP

à sortie doubleavec processeur E/S

Aperçu produit
La CIFX 50E-2DP est une carte PC PCI Express à 2 canaux pour PROFIBUS DP (Maître ou Esclave) offrant une communication déterministe pour l'automatisation basée sur PC. La famille de cartes cifX exécute la pile de protocoles de manière autonome sur la carte et échange les données de processus avec l'hôte via Dual-Port-Memory (DPM) ou DMA. La technologie netX de Hilscher permet la prise en charge de plusieurs protocoles Real-Time Ethernet et Fieldbus par simple changement de firmware.

Points forts

• Deux interfaces PROFIBUS DP (configurables Maître ou Esclave) dans un seul emplacement PCI Express
• Interface utilisateur et outils uniformes pour tous les protocoles et formats de carte
• Large prise en charge des pilotes et outils pour une intégration facilitée (y compris C-Toolkit)
• Accès aux données via Dual-Port-Memory (DPM) ou accès direct à la mémoire (DMA)
• Assignation unique du numéro de slot via un sélecteur rotatif
• Plage de température de fonctionnement étendue jusqu'à +70 °C (conditions spécifiées)

Protocoles pris en charge

• PROFIBUS DP Maître
• PROFIBUS DP Esclave

Données techniques (valeurs sélectionnées)
Nom du produit : CIFX 50E-2DP
Référence : 1253.410
Description synthétique : Carte PC cifX PCI Express 2 canaux PROFIBUS DP Maître ou Esclave
Fonction : Interface de communication avec PCI Express et 2 × interfaces PROFIBUS
Contrôleur de communication : netX 100
Mémoire intégrée - RAM : 8 MB SDRAM
Mémoire intégrée - FLASH : 4 MB serial Flash EPROM
Interface système - Type de bus : PCI Express, One Lane Port (x1)
Débit : 2 GBit/s
Accès aux données : DPM ou DMA (Direct Memory Access)
Largeur de données : 32 bit
Interface de communication - Standard : PROFIBUS (RS-485, isolé)
Tension d'isolement : 1000 V DC (testé 1 minute)
Connecteur : D-Sub, femelle, 9 broches (×2)
Alimentation - Tension : +3.3 V DC ±5 %
Alimentation - Courant typique à 3.3 V : 840 mA
Indicateurs : SYS (LED d'état système); COM0 et COM1 (double LED)
Élément de commande : Sélecteur rotatif pour l'affectation du numéro de slot (ID carte)
Température de fonctionnement : -20 °C … +70 °C (mesuré avec flux d'air 0,5 m/s)
Température de stockage : -40 °C … +85 °C
Humidité : 10 % … 95 % HR, sans condensation
Altitude : 0 m … 2000 m
Dimensions (L × l × H) : 120 mm × 94,5 mm × 18,5 mm
Montage : Emplacement PCI Express x1 (3,3 V)
Conformités : RoHS : Oui; CE : Oui; UKCA : Oui; Certification UL : UL 508 (UL-File-Nr. E221530)
Logiciel de configuration : SYCON.net

Caractéristiques / spécifications techniques

• Modèle : CIFX 50E-2DP
• Référence : 1253.410
• Canaux protocole : 2 × PROFIBUS DP (Maître ou Esclave)
• Contrôleur : netX 100
• RAM : 8 MB SDRAM; Flash : 4 MB serial Flash EPROM
• Interface hôte : PCI Express x1 (3.3 V), 2 GBit/s
• Accès aux données : Dual-Port-Memory (DPM) ou DMA
• Interface électrique : RS-485 isolé; isolation 1000 V DC
• Connecteurs : 2 × D-Sub 9 broches (femelle)
• Alimentation : +3.3 V DC ±5 %, courant typique 840 mA
• Indicateurs : LED SYS, COM0, COM1
• Température de fonctionnement : -20 °C à +70 °C (avec flux d'air spécifié)
• Dimensions : 120 × 94,5 × 18,5 mm; montage en slot PCIe x1
• Conformités : CE, UKCA, RoHS, UL 508 (UL-File-Nr. E221530)
