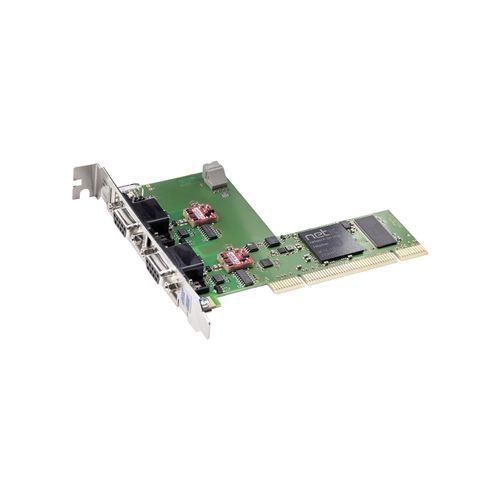

Carte de communication PCI CIFX 50-2DP

RS422/RS485isolée2 voies

Présentation
La famille de cartes PC cifX est le standard unifié qui prend en charge les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation sur PC. La pile de protocoles s'exécute de manière autonome sur la carte et les données de process sont échangées avec l'hôte via Dual-Port Memory (DPM) ou DMA. Toutes les cartes cifX utilisent le même pilote et les mêmes outils. La technologie netX permet de réaliser différents protocoles en chargeant des firmwares différents.

Caractéristiques principales

• Deux interfaces PROFIBUS DP (Master ou Slave) dans un seul emplacement PCI
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à un large choix de pilotes
• Accès aux données via Dual-Port Memory (DPM) ou Direct Memory Access (DMA)
• Numéro d'emplacement unique, affectation via sélecteur rotatif
• Plage de fonctionnement étendue jusqu'à +70 °C

Protocoles supportés

• PROFIBUS DP Master
• PROFIBUS DP Slave

Données techniques (extrait)
Nom du produit: CIFX 50-2DP
Réf.: 1252.410
Description courte: Carte cifX PCI 2 canaux PROFIBUS DP Master ou Slave
Fonction: Interface de communication avec PCI et 2 interfaces PROFIBUS
Contrôleur de communication: netX 100
Mémoire embarquée: SDRAM 8 MB; Flash EPROM série 4 MB
Interface système: Bus PCI, 33 MHz, largeur de données 32 bits
Accès aux données: DPM ou DMA (accès direct à la mémoire)
Interfaces de communication (x2): PROFIBUS standard; interface RS-485 isolée; tension d'isolement 1000 V DC (test 1 min); connecteur D-Sub femelle 9 broches
Alimentation: +3,3 V DC ±5%, courant typique 700 mA (alimentation via bus PCI)
Indicateurs: LED (SYS, COM0 double LED, COM1 double LED)
Elément opérateur: sélecteur rotatif adresse appareil (ID carte)
Conditions environnementales: Température de fonctionnement -20 °C … +70 °C (avec flux d'air 0,5 m/s); température de stockage -40 °C … +85 °C; humidité 10% … 95% (sans condensation); altitude d'utilisation 0 … 2000 m
Conformité et certifications: RoHS oui; Marquage CE oui; Marquage UKCA oui; Certification UL: UL 508 (Fichier UL n° E221530)
Logiciel de configuration: SYCON.net

Remarques sur le matériel et options
Options matérielles disponibles dans la famille cifX: longueurs de câbles variées, connecteurs M12, NVRAM supplémentaire, plages de température étendues, cartes 2 canaux, interfaces réseau séparées. Il est possible de changer de protocole en chargeant un firmware netX différent.

Caractéristiques / spécifications techniques

• Modèle: CIFX 50-2DP
• Code produit: 1252.410
• Type: Carte PC PCI 2 canaux PROFIBUS DP (Master/Slave)
• Contrôleur: netX 100
• Mémoire: SDRAM 8 MB, Flash série 4 MB
• Bus système: PCI 3,3 V, 33 MHz, 32 bits
• Accès aux données: DPM ou DMA
• Interfaces PROFIBUS: 2 x RS-485 isolées, D-Sub 9 broches, isolement 1000 V DC
• Alimentation: +3,3 V ±5%, consommation typique 700 mA
• Indicateurs: LED SYS, COM0, COM1
• Commandes: Sélecteur rotatif pour affectation ID emplacement
• Environnement: -20…+70 °C en fonctionnement (0,5 m/s airflow), stockage -40…+85 °C, humidité 10–95% non condensante
• Dimensions: 120 x 94,5 x 18,5 mm
• Montage: emplacement PCI (3,3 V)
• Conformité CEM: EN 55011 / EN BS 55011; Immunité: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 pour environnements industriels
• Certifications: CE, UKCA, UL 508 (Fichier E221530)
• Logiciels de support: SYCON.net; outils de développement et pilotes netX disponibles
