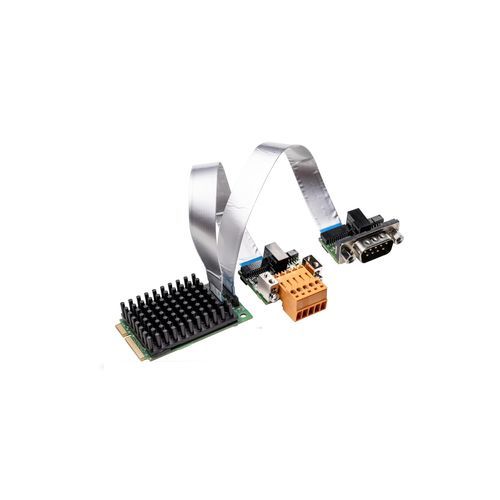

Carte de communication PCI Express DMA CIFX 90E-2CODNETF

Présentation
La CIFX 90E-2CO\DN\ET\F est une carte de communication Mini PCI Express 2 canaux destinée à l'automatisation sur PC. Elle intègre une interface CANopen et une interface DeviceNet, chacune configurable en Master ou Slave. La pile protocolaire s'exécute de manière autonome sur la carte (firmware netX) et échange les données de process avec l'hôte via Dual-Port-Memory ou accès direct mémoire (DMA). Un pilote et un ensemble d'outils Hilscher cifX uniformes facilitent l'intégration entre protocoles et formats de carte. Les options matérielles comprennent une interface réseau détachable (câble 15 cm ou 30 cm), connecteurs M12, NVRAM en option et variantes pour température étendue jusqu'à 70 °C.

Points clés

• Une interface CANopen et une interface DeviceNet (configurables en Master ou Slave) dans un seul emplacement Mini PCI Express
• Interface utilisateur uniforme pour tous les protocoles et formats de cartes
• Intégration facilitée grâce à une large gamme de pilotes et un C-Toolkit gratuit
• Accès aux données via Dual-Port-Memory ou accès direct mémoire (DMA)
• Interface réseau détachable disponible (câble 15 cm ou 30 cm)
• Variantes pour température de fonctionnement étendue jusqu'à 70 °C
• Changement de protocole possible en chargeant un firmware netX différent

Protocoles pris en charge

• DeviceNet Master
• CANopen Master
• DeviceNet Slave
• CANopen Slave

Informations de commande
Nom produit | Référence | Brève description
CIFX 90E-2CO\DN\ET\F | 1293.574 | Carte PC 2 canaux Mini PCI Express - CANopen/DeviceNet
NXLIC-MASTER 2 LICENCES | 8212.000 | Deux licences Master
CIFX 90E-2CO\DN\ET\F/30 | 1293.574/30 | Carte PC 2 canaux Mini PCI Express - CANopen/CANopen pour température étendue incl. câble 30 cm

Caractéristiques techniques

• Format : Mini PCI Express (carte demi-hauteur)
• Canaux : 2 canaux
• Interfaces fieldbus : 1 x CANopen et 1 x DeviceNet (Master ou Slave)
• Interface hôte : Dual-Port-Memory ou accès direct mémoire (DMA)
• Interface réseau : interface réseau détachable (options câble 15 cm / 30 cm)
• Température : variantes pour température étendue (jusqu'à 70 °C)
• Firmware : protocole sélectionnable en chargeant différents firmwares netX
• Logiciel : pilote Hilscher cifX et outils uniformes ; C-Toolkit disponible
• Options matérielles : connecteurs M12, NVRAM en option, variantes avec/sans dissipateur thermique et modèles 2 canaux
• Références de commande typiques : 1293.574 et variantes (voir informations de commande)
