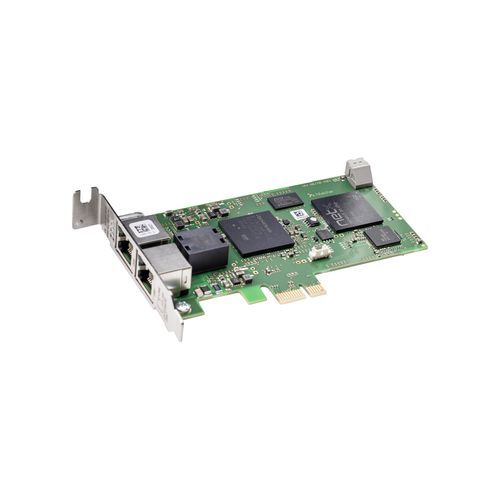

Carte de communication PCI Express DMA CIFX 70E-CCIES

Aperçu
La famille de cartes PC cifX est la référence unifiée prenant en charge tous les systèmes Ethernet temps réel et Fieldbus pour l'automatisation sur PC. La pile protocolaire s'exécute de façon autonome sur la carte PC et les données de processus sont échangées avec l'hôte via mémoire à double port (Dual-Port-Memory) ou DMA (accès direct à la mémoire). Grâce à la stratégie de plateforme Hilscher, toutes les cartes cifX utilisent les mêmes pilotes et outils quel que soit le protocole ou le format de carte. La technologie netX de Hilscher permet d'implémenter plusieurs protocoles Ethernet temps réel sur un même matériel ; le protocole de communication peut être modifié en chargeant un firmware différent.

Points forts

• Carte PC CC-Link IE Field Slave
• Station intelligente dans le réseau CC-Link IE
• Débit physique fixe : 1 Gbit/s
• Communication acyclique via SLMP
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à une large gamme de pilotes

Protocoles pris en charge

• CC-Link IE Field Slave

Informations de commande
Nom du produit | Référence | Brève description
CIFX 70E-CCIES | 1259.700 | Carte PC PCI Express low-profile - CC-Link IE Field Slave

Caractéristiques techniques

• Modèle : CIFX 70E-CCIES
• Fabricant : Hilscher
• Format : PCI Express low-profile (carte PC)
• Protocole : CC-Link IE Field Slave
• Type de station : Station intelligente dans le réseau CC-Link IE
• Débit physique fixe : 1 Gbit/s
• Communication acyclique : Prise en charge via SLMP
• Exécution de la pile protocolaire : Autonome sur la carte PC
• Interface hôte : Mémoire à double port (Dual-Port-Memory) ou DMA (accès direct à la mémoire)
• Pilotes et outils communs pour la famille cifX (Hilscher Platform Strategy)
• Variantes matérielles : différentes longueurs de câble, connecteurs M12, NVRAM optionnelle, plages de température étendues, cartes 2 canaux, interfaces réseau détachées
• Protocole évolutif via firmware basé sur netX
• Référence produit (code commande) : 1259.700
