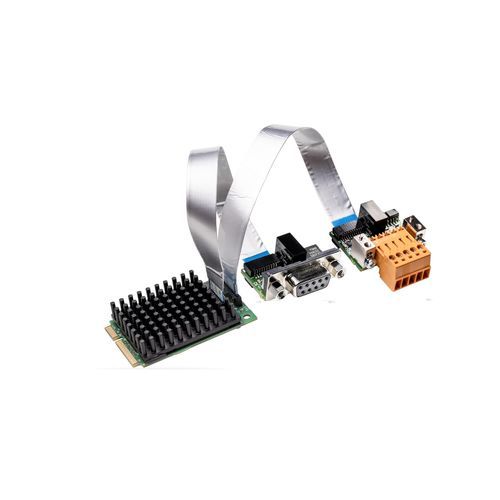

Carte de communication PCI Express DMA CIFX 90E-2DPDNETF

à sortie double

Description générale
La famille de cartes PC cifX constitue une norme unifiée prenant en charge les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation basée sur PC. La pile de protocoles s'exécute de manière autonome sur la carte PC et les données de processus sont échangées avec l'hôte via Dual-Port-Memory ou DMA. Toutes les cartes PC utilisent le même pilote et les mêmes outils grâce à la stratégie de plateforme commune de Hilscher. La technologie netX permet de réaliser plusieurs protocoles Real-Time Ethernet sur une même plateforme matérielle ; le protocole peut être changé en chargeant un firmware différent.

Points forts

• Interfaces PROFIBUS DP et DeviceNet sur un seul emplacement Mini PCI Express (configurable Master ou Slave)
• Interface utilisateur uniforme et pilotes communs pour tous les protocoles et formats
• Intégration facilitée grâce à un large choix de pilotes
• Accès aux données via Dual-Port-Memory ou DMA (accès direct à la mémoire)
• Inclut une interface réseau séparée avec câble (15 cm ou 30 cm)
• Plage de température de fonctionnement étendue jusqu'à 70 °C

Protocoles pris en charge

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Variantes et références (résumé)
Nom | Code produit | Brève description
CIFX 90E-2DP\DN\ET\F | 1293.484 | Carte PC Mini PCI Express 2 canaux – PROFIBUS DP/DeviceNet
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Deux licences Master
CIFX 90E-2DP\DN\ET\F/30 | 1293.484/30 | Carte PC Mini PCI Express 2 canali – PROFIBUS DP/DeviceNet avec plage de température étendue, inclut câble de 30 cm

Description étendue
Plusieurs options matérielles sont disponibles : câbles de différentes longueurs, connecteurs M12, NVRAM supplémentaire, plage de température étendue, cartes 2 canaux ou interfaces réseau séparées. Une large gamme de pilotes de périphérique et un C-Toolkit gratuit sont fournis. Le portefeuille cifX évolue en permanence avec de nouveaux standards, protocoles et formats (par ex. M.2, mini PCIe half size, CC-Link IE Field) pour répondre aux exigences du marché.

Caractéristiques / spécifications techniques

• Format : Mini PCI Express, carte PC 2 canaux
• Interfaces : PROFIBUS DP et DeviceNet (configurable Master ou Slave)
• Accès hôte : Dual-Port-Memory ou DMA (accès direct à la mémoire)
• Support pilote : interface utilisateur uniforme et large choix de pilotes
• Options matérielles : interface réseau séparée avec câble de 15 cm ou 30 cm ; option NVRAM
• Température de fonctionnement : plage étendue jusqu'à 70 °C
• Firmware netX : prise en charge multiprotocole en changeant le firmware sur la même plateforme matérielle
