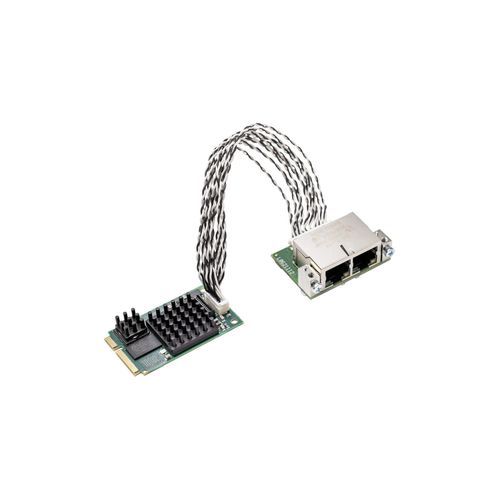

Carte de communication PCI Express DMA CIFX 90E-REETF series

à sortie doubleavec processeur E/S

Titre
Carte PC cifX Mini PCI Express pour plage de température étendue - Real-Time Ethernet

Points forts

• Carte PC Real-Time Ethernet universelle (Master ou Slave)
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à un large choix de pilotes
• Accès aux données via Dual-Port-Memory (DPM) ou DMA
• Interface réseau séparée optionnelle (câble 15 cm ou 20 cm), connecteur M12 en option
• Fonctionnement en plage de température étendue jusqu'à 70 °C

Description
La famille de cartes PC cifX offre une solution unifiée prenant en charge les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation basée sur PC. La pile de protocoles s'exécute de manière autonome sur la carte et échange les données de processus avec l'hôte via Dual-Port-Memory ou DMA. La technologie netX de Hilscher implémente les protocoles Real-Time Ethernet sur une plate-forme matérielle unique ; le protocole de communication peut être modifié en chargeant un firmware différent. La stratégie de plate-forme commune de Hilscher garantit que toutes les cartes cifX utilisent le même pilote et les mêmes outils, quel que soit le protocole ou le format de la carte.
De nombreuses options matérielles sont disponibles : câbles de différentes longueurs, connecteurs M12, NVRAM supplémentaire, plage de température étendue, cartes à 2 canaux ou interfaces réseau séparées. Une large gamme de pilotes de périphérique et un C-Toolkit gratuit sont fournis.
Le portefeuille cifX est continuellement mis à jour avec de nouvelles normes, protocoles et formats pour répondre aux exigences de l'automatisation basée sur PC.

Protocoles pris en charge

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Caractéristiques / spécifications techniques

• Nom du produit : CIFX 90E-RE\\ET\\F
• Réf. : 1291.104
• Description courte : carte PC cifX Mini PCI Express pour Real-Time Ethernet Master ou Slave - avec connecteur câble Ethernet pour interface d'assemblage AIFX-RE
• Fonction : interface de communication avec Mini PCI Express et interface Ethernet
• Contrôleur de communication : netX 100
• Mémoire RAM : 8 MB SDRAM
• Mémoire FLASH : 4 MB Flash EPROM série
• Tension d'alimentation : +3,3 V CC ±5%
• Courant maximum typique : 800 mA (à 3,3 V)
• Connecteur d'alimentation : via bus Mini PCI Express
• Type de bus : Mini PCI Express, port single-lane
• Accès aux données : DPM ou DMA
• Taille mémoire à double port : 64 KB
• Largeur de données : 32 bit
• Vitesse du bus : 33 MHz
• Interface de communication : Ethernet 10BASE-T/100BASE-TX, isolée
• Connecteur Ethernet : connecteur câble X4 (JST BM20B-SRDS-G-TFC, pas 1,0 mm) pour connecter l'interface d'assemblage AIFX-RE
• Affichage : LED d'état SYS
• Plage de température de fonctionnement : 0 °C … +70 °C (flux d'air lors de la mesure : 0,5 m/s)
• Plage de température de stockage : -40 °C … +85 °C
• Humidité : humidité relative 10% … 95%, sans condensation
• Altitude de fonctionnement : 0 m … 2000 m
• Dimensions (L x l x H) : 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montage/installation : connecteur système Mini PCI Express (3,3 V), X1/X2 = single-lane
• Logiciel de configuration (master et slave) : SYCON.net
• Outil de configuration Slave : netX configuration tool
• Conformité : RoHS : Oui
• Marquages et CEM : Marque CE : Oui ; Marque UKCA : Oui ; Émissions : EN 55011 / EN BS 55011 ; Immunité : EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 ; Environnement industriel : EN 61000-6-2
