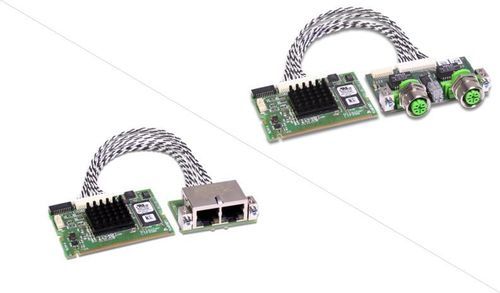

Carte de communication isolée CIFX 90-REF

2 voies

Description
La carte PC cifX Mini PCI CIFX 90-RE\F fournit une interface de communication Real-Time Ethernet dédiée pour l'automatisation PC. La pile protocolaire s'exécute de façon autonome sur la carte (netX 100) et les données process sont échangées avec l'hôte via Dual-Port-Memory (DPM) ou DMA. La plateforme Hilscher et l'ensemble de pilotes communs permettent un workflow d'intégration identique quel que soit le protocole ou le format de carte. Le changement de protocole s'effectue par chargement de firmware, permettant à une seule plateforme matérielle de supporter plusieurs standards Real-Time Ethernet.

Points forts

• Interface Real-Time Ethernet Mini PCI (configurable Master ou Slave)
• Pile protocolaire autonome sur contrôleur netX 100
• Accès données via Dual-Port-Memory (64 KB) ou DMA
• Format Mini PCI standard (3,3 V) avec option d'interface Ethernet déportée
• Plage de fonctionnement jusqu'à +70 °C (options étendues disponibles)
• Large disponibilité de pilotes et d'outils (SYCON.net, C-Toolkit)

Description produit (complémentaire)
Options matérielles : longueurs de câble variées, connecteurs M12 en option, NVRAM additionnel, variantes 2 canaux et interfaces réseau déportées. Le portefeuille cifX s'enrichit régulièrement de nouveaux protocoles et formats (p. ex. M.2, mini PCIe half-size, CC-Link IE Field). Une bibliothèque de pilotes et des outils de configuration (SYCON.net, netX Configuration Tool) facilitent l'intégration dans des systèmes d'automatisation PC.

Protocoles pris en charge

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Caractéristiques techniques

• Nom du produit : CIFX 90-RE\F
• Référence : 1290.100
• Description succincte : carte PC cifX Mini PCI pour Real-Time Ethernet (Master/Slave) avec connecteur câble pour interface AIFX-RE
• Contrôleur : netX 100
• RAM intégrée : 8 Mo SDRAM
• FLASH intégré : 4 Mo Flash EPROM série
• Tension d'alimentation : +3,3 V DC ±5 %
• Courant typique : 650 mA @ 3,3 V
• Connecteur (alimentation/système) : bus Mini PCI
• Type de bus : Mini PCI
• Accès aux données : DPM ou DMA
• Taille Dual-Port-Memory : 64 KB
• Largeur de données : 32 bit
• Fréquence bus système : 33 MHz
• Standard de communication : Ethernet (10BASE-T/100BASE-TX, isolé)
• Connecteur Ethernet : Cable Connector Ethernet X4 (JST SM20B-SRSS-TB(LF)(SN)) pour AIFX-RE
• Indicateurs : LED d'état SYS
• Température de fonctionnement : 0 °C à +70 °C (débit d'air 0,5 m/s lors de la mesure)
• Température de stockage : -40 °C à +85 °C
• Humidité : 10 %–95 % HR, sans condensation
• Environnement (UL) : degré de pollution 2
• Altitude : 0 m à 2000 m
• Dimensions (L x l x H) : 60 mm x 45 mm x 9,5 mm
• Montage : prise Mini PCI (3,3 V), Connecteur système Type III
• Logiciels de configuration : SYCON.net (master & slave), netX Configuration Tool (slave)
• Certifications : RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)
• EMC / Conformité : EN 55011; Immunité : série EN 61000-4, EN 61000-6-2 (industrie)
