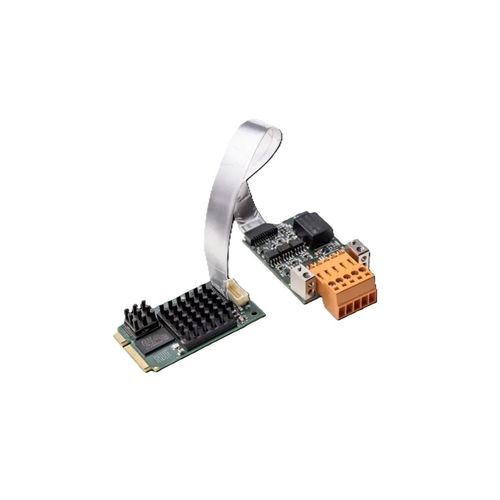

Carte de communication PCI Express DMA CIFX 90E-CCETF

Présentation
La famille de cartes PC cifX est une norme unifiée qui prend en charge les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation basée sur PC. La pile de protocoles s'exécute de manière autonome sur la carte ; les données de processus sont échangées avec l'hôte via Dual-Port-Memory ou DMA. Toutes les cartes cifX utilisent le même pilote et les mêmes outils, quel que soit le protocole ou le format de carte. La technologie netX permet d'exécuter plusieurs protocoles Real-Time Ethernet sur un même matériel ; le protocole peut être modifié en chargeant un firmware différent.

Points clés

• Carte PC Slave CC-Link V2.0 et V1.1
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à un large choix de pilotes
• Accès aux données via Dual-Port-Memory ou DMA (accès direct à la mémoire)
• Option d'interface réseau séparée (câble disponible en 15 cm ou 30 cm)
• Conçue pour un fonctionnement en température étendue jusqu'à 60 °C

Variantes / Tableau
Nom du produit | Code produit | Brève description
CIFX 90E-CC\ET\F | 1291.744 | Carte PC pour intervalle de température étendu Mini PCI Express - CC-Link
CIFX 90E-CC\ET\F/30 | 1291.744/30 | Carte PC Mini PCI Express - CC-Link pour intervalle de température étendu, inclut un câble de 30 cm

Protocole pris en charge

• CC-Link Slave

Caractéristiques / Spécifications techniques

• Format : Mini PCI Express (mini-PCIe)
• Fonctionnalité : carte PC pour communication dans des applications d'automatisation basées sur PC
• Protocole : CC-Link (Slave V2.0 et V1.1)
• Pile de protocoles exécutée sur la carte (autonome)
• Interface hôte : Dual-Port-Memory ou DMA (accès direct à la mémoire)
• Interface réseau séparée : optionnelle, câbles de 15 cm ou 30 cm
• Plage de température étendue : conçue pour fonctionner jusqu'à 60 °C
• Options matérielles disponibles : longueurs de câble différentes, connecteurs M12, NVRAM supplémentaire, cartes 2 canaux, interfaces réseau séparées
• Support logiciel : large gamme de pilotes de périphérique et C-Toolkit gratuit
• Famille cifX : compatibilité avec d'autres formats et protocoles (ex. M.2, mini PCIe half size, CC-Link IE Field dans les produits associés)
• Variantes produit (codes) : 1291.744 et 1291.744/30 (variante avec câble de 30 cm)
