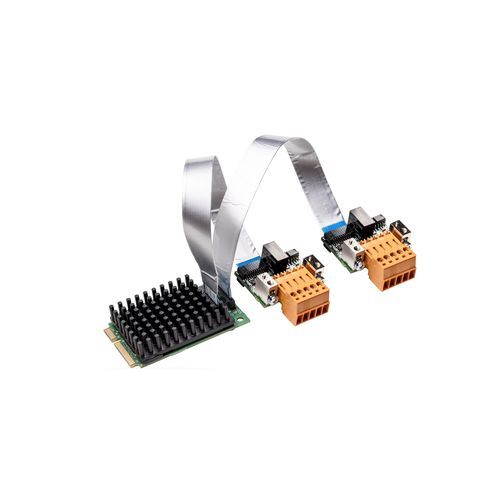

Carte de communication PCI Express DMA CIFX 90E-2DNETF

à sortie double

Aperçu
La famille de cartes PC cifX constitue une norme unifiée prenant en charge les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation basée sur PC. La pile de protocoles s'exécute de façon autonome sur la carte PC et les données de process sont échangées avec l'hôte via Dual-Port Memory ou DMA. Grâce à la stratégie de plateforme Hilscher, toutes les cartes PC utilisent le même pilote et les mêmes outils, quel que soit le protocole ou le format de la carte. La technologie netX de Hilscher permet d'exécuter tous les protocoles Real-Time Ethernet sur un seul matériel; le protocole peut être changé en chargeant un firmware différent.

Points clés

• Deux interfaces DeviceNet (configurables en Master ou Slave) dans un seul slot Mini PCI Express
• Interface utilisateur et outils uniformes pour tous les protocoles et formats
• Intégration facilitée grâce à un large choix de pilotes
• Accès aux données via Dual-Port Memory ou DMA
• Câble réseau séparé disponible (15 cm ou 30 cm)
• Variante température étendue disponible jusqu'à 70 °C

Protocoles pris en charge

• DeviceNet Master
• DeviceNet Slave

Détails produit (tableau)
Nom du produit — CIFX 90E-2DN\ET\F
Code produit — 1293.514
Brève description — Carte PC Mini PCI Express 2 canaux - DeviceNet/DeviceNet
NXLIC-MASTER 2 LICENCES — 8212.000 — Deux licences Master
CIFX 90E-2DN\ET\F/30 — 1293.514/30 — Carte PC Mini PCI Express 2 canali - DeviceNet/DeviceNet avec plage de température étendue, inclut un câble de 30 cm

Informations supplémentaires
La famille cifX propose de nombreuses options matérielles : câbles de différentes longueurs, connecteurs M12, NVRAM supplémentaire, variantes pour plages de température étendues, cartes 2 canaux et interfaces réseau séparées. Un ensemble complet de pilotes périphériques et un C-Toolkit gratuit sont disponibles.

Caractéristiques / spécifications techniques

• Format : Mini PCI Express (slot unique)
• Deux canaux DeviceNet (configurables en Master ou Slave)
• Accès aux données : Dual-Port Memory ou DMA
• Interface réseau séparée disponible (câble 15 cm ou 30 cm)
• Options matérielles : longueurs de câble différentes, connecteurs M12, NVRAM supplémentaire
• Plage de température étendue disponible jusqu'à 70 °C (variante /30 inclut câble 30 cm)
• Code produit principal : 1293.514 (variante 1293.514/30)
• Compatibilité : fait partie de la famille cifX (mêmes pilotes et outils pour tous les protocoles/formats)
