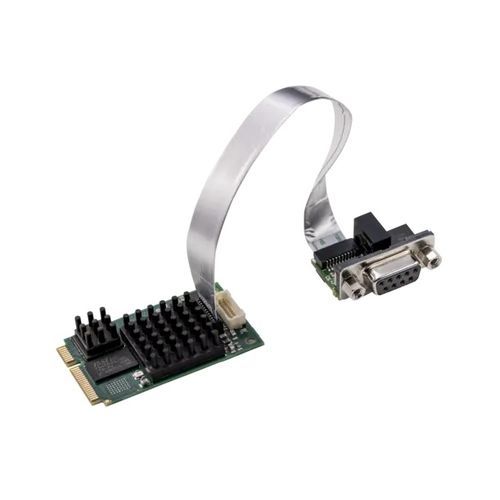

Carte de communication PCI Express DMA CIFX 90E-DP\ET\F

avec processeur E/S

Aperçu
La famille de cartes PC cifX constitue une norme unifiée prenant en charge les systèmes Real-Time Ethernet et Fieldbus pour l’automatisation sur PC. La pile de protocoles s’exécute de manière autonome sur la carte et l’échange de données avec l’hôte s’effectue via Dual-Port-Memory (DPM) ou DMA. Les cartes partagent la même stratégie de plateforme, les mêmes pilotes et outils ; la fonctionnalité du protocole peut être modifiée en chargeant un firmware différent.

Caractéristiques principales

• Carte universelle Mini PCI Express PROFIBUS DP (Master ou Slave)
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à un large choix de pilotes
• Accès aux données via mémoire à double-port (DPM) ou accès direct mémoire (DMA)
• Interface réseau séparée disponible (15 cm ou 30 cm)
• Température de fonctionnement étendue jusqu’à +70 °C (avec flux d’air 0,5 m/s)

Détail
La carte est disponible avec de nombreuses options matérielles (longueurs de câble variées, connecteurs M12, NVRAM supplémentaire, variantes 2 canaux, interfaces réseau séparées) pour s’adapter aux besoins applicatifs. Un C-Toolkit gratuit et une large gamme de pilotes de périphérique sont fournis. La technologie netX permet l’implémentation de différents protocoles Real-Time Ethernet sur le même matériel.

Protocoles pris en charge

• PROFIBUS DP Master
• PROFIBUS DP Slave

Caractéristiques / spécifications techniques

• Nom du produit : CIFX 90E-DP\ET\F
• Référence (code) : 1291.414
• Description succincte : carte cifX Mini PCI Express PROFIBUS DP Master ou Slave / dispositif PROFIBUS MPI avec connecteur pour câble fieldbus pour interface d’assemblage PROFIBUS (AIFX-DP)
• Fonction : interface de communication Mini PCI Express avec interface PROFIBUS
• Contrôleur de communication (type) : netX 100
• Mémoire SDRAM : 8 MB
• Flash : Flash EPROM série 4 MB
• Tension d’alimentation : +3,3 V DC ±5%
• Courant maximal (typique) : 600 mA (à 3,3 V)
• Connecteur bus : via bus Mini PCI Express
• Type de bus : Mini PCI Express, port single-lane
• Accès aux données : DPM ou DMA (accès direct à la mémoire)
• Taille de la Dual-Port-Memory : 64 KB
• Largeur de données : 32 bit
• Vitesse de transmission (bus) : 33 MHz
• Standard de communication : PROFIBUS
• Type d’interface PROFIBUS : RS-485, isolé
• Connecteur fieldbus : connecteur pour câble Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), pas 1,0 mm) pour connecter l’interface d’assemblage PROFIBUS AIFX-DP
• Affichage/LED : LED d’état SYS
• Plage de température de fonctionnement : -20 °C ... +70 °C (mesuré avec flux d’air 0,5 m/s)
• Plage de température de stockage : -40 °C ... +85 °C
• Humidité : humidité relative 10% … 95%, sans condensation
• Altitude de fonctionnement : 0 m … 2000 m
• Dimensions (L x P x H) : 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montage/installation : connecteur système Mini PCI Express (3,3 V), X1/X2 = single-lane
• Logiciel de configuration (master/slave) : SYCON.net
• Outil de configuration pour slave : outil de configuration netX
• Conformité RoHS : Oui
• Marquages EMC : CE : Oui ; UKCA : Oui
• Émissions : EN 55011 / EN BS 55011
• Immunité : EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 ; EN 61000-6-2 (environnements industriels)
• Produits/variantes associés : variante câble 30 cm : CIFX 90E-DP\ET\F/30 (code 1291.414/30)
• Licence master disponible : NXLIC-MASTER (code 8211.000)
