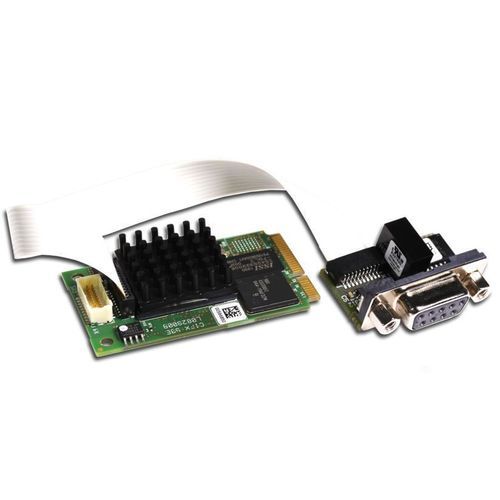

Carte de communication PCI Express avec processeur E/S CIFX 90E-DPF

Présentation
La famille de cartes PC cifX constitue la solution standard unifiée pour les réseaux Real-Time Ethernet et Fieldbus dans l'automatisation sur PC. La pile de protocoles s'exécute de manière autonome sur la carte et les données de process sont échangées avec l'hôte via mémoire à double porte (DPM) ou DMA. Toutes les cartes utilisent le même pilote et les mêmes outils dans le cadre de la stratégie de plateforme Hilscher. La technologie netX permet d'exécuter plusieurs protocoles Real-Time Ethernet sur le même matériel ; le protocole est changé par chargement de firmware. Plusieurs options matérielles sont disponibles (longueurs de câble, connecteurs M12, NVRAM additionnelle, plage de température étendue, cartes 2 canaux, interfaces réseau séparées). Une large gamme de pilotes et un C-Toolkit gratuit sont fournis.

Points clés

• Carte PC universelle PROFIBUS DP (Master ou Slave)
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration simplifiée grâce à une grande variété de pilotes
• Accès aux données via mémoire à double porte (DPM) ou accès direct à la mémoire (DMA)
• Comprend une interface réseau détachable (15 cm ou 30 cm)

Protocoles pris en charge

• PROFIBUS DP Master
• PROFIBUS DP Slave

Données techniques (tableau)
Nom du produit : CIFX 90E-DP\F
Référence : 1291.410
Description brève : Carte PC cifX Mini PCI Express PROFIBUS DP Master ou Slave ou périphérique PROFIBUS MPI - avec connecteur câble fieldbus pour interface d'assemblage PROFIBUS (AIFX-DP)
Fonction : Interface de communication Mini PCI Express avec interface PROFIBUS
Type de contrôleur de communication : netX 100
RAM : 8 MB SDRAM
FLASH : 4 MB Flash EPROM série
Tension d'alimentation : +3,3 V CC ±5 %
Courant maximal (typique) : 600 mA (à 3,3 V)
Connecteur : via bus Mini PCI Express
Type de bus : Mini PCI Express, port mono-lane
Accès aux données : DPM ou DMA (Direct Memory Access), depuis la révision matérielle A
Taille mémoire dual-port : 64 KB
Largeur de données : 32 bits
Fréquence bus : 33 MHz
Standard de communication : PROFIBUS
Type d'interface : RS-485, isolée
Connecteur (fieldbus) : Connecteur câble Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), pas 1,0 mm) pour connexion d'une interface d'assemblage PROFIBUS AIFX-DP
Indicateurs : LED SYS (état système)
Température de fonctionnement : 0 °C ... +55 °C (flux d'air pendant la mesure : 0,5 m/s)
Température de stockage : -40 °C ... +85 °C
Humidité : 10 % … 95 % HR, condensation interdite
Environnement (UL) : Pour usage conforme UL : appareil à utiliser en environnement de pollution de degré 2
Altitude : 0 m … 2000 m
Dimensions (L x l x H) : 51 mm x 30,2 ±0,1 mm x 11 mm
Montage/installation : Connecteur système PCI Express Mini (3,3 V), X1/X2 = mono-lane
Logiciel de configuration (master/slave) : SYCON.net
Logiciel de configuration (slave) : netX Configuration Tool
Conformité : RoHS = Oui
Certification UL : UL 508 (UL-File-Nr. E221530)
EMC / CE / UKCA : CE = Oui, UKCA = Oui ; Emission : EN 55011 / EN BS 55011 ; Immunité : EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 ; Norme générale : EN 61000-6-2 (environnements industriels)

Caractéristiques techniques

• Modèle : CIFX 90E-DP\F (Mini PCI Express)
• Réf. : 1291.410
• Fieldbus : PROFIBUS DP (Master ou Slave)
• Contrôleur de communication : netX 100
• Mémoire : 8 MB SDRAM, 4 MB Flash série
• Interface hôte : Mini PCI Express, mono-lane, 33 MHz, largeur de données 32 bits
• Échange de données : Dual-Port Memory (64 KB) ou DMA
• Alimentation électrique : 3,3 V DC ±5 %, typ. 600 mA
• Dimensions physiques : 51 x 30,2 x 11 mm (Mini PCIe)
• Température de fonctionnement : 0 °C à +55 °C ; stockage -40 °C à +85 °C
• Interface PROFIBUS RS-485 isolée (connecteur via AIFX-DP)
• Outils de configuration : SYCON.net et netX Configuration Tool
• Approvals UL et EMC : UL 508 (E221530), conforme CE/UKCA
