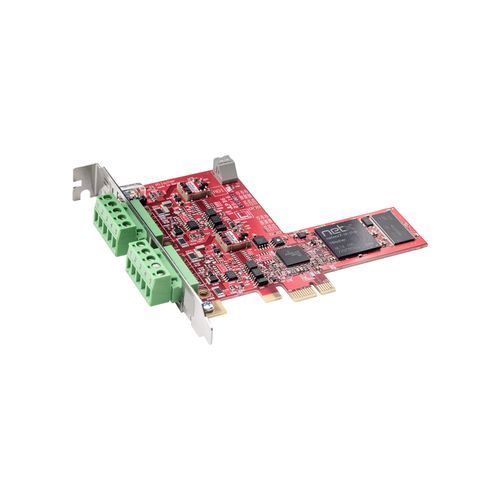

Carte de communication PCI CIFX 50E-2DN

isolée2 voies

Aperçu
La famille de cartes PC cifX est un standard unifié prenant en charge les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation basée sur PC. La pile de protocoles s'exécute de manière autonome sur la carte ; l'échange de données avec l'hôte s'effectue via la mémoire à double port (DPM) ou l'accès direct à la mémoire (DMA). La technologie netX permet d'exécuter des protocoles Real-Time Ethernet sur un seul matériel et de changer de protocole en chargeant un firmware différent.

Points clés

• Deux interfaces DeviceNet (Master ou Slave) avec un seul emplacement PCI Express
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à une large gamme de drivers
• Accès aux données via mémoire à double port ou accès direct à la mémoire
• Numéro d'emplacement unique, affectation via sélecteur rotatif
• Conçue pour une plage de température de fonctionnement étendue jusqu'à 70 °C

Description détaillée
La carte CIFX 50E-2DN (cifX PCI 2 canaux) implémente le contrôle de communication en matériel/firmware (netX 100). Des options matérielles sont disponibles telles que NVRAM supplémentaire, connecteurs M12, différentes longueurs de câble et variantes deux canaux. Toutes les cartes cifX utilisent le même driver et les mêmes outils Hilscher, ce qui simplifie l'intégration et la maintenance. Un C-Toolkit gratuit est disponible pour le développement.

Protocoles pris en charge

• DeviceNet Master
• DeviceNet Slave

Détails techniques (extrait)
Nom du produit : CIFX 50-2DN / CIFX 50E-2DN
Référence : 1252.510 (CIFX 50-2DN) / 1253.510 (CIFX 50E-2DN)
Description courte : Carte PC cifX PCI 2 canaux DeviceNet Master ou Slave
Contrôleur de communication : netX 100
Mémoire intégrée : SDRAM 8 MB ; Flash EPROM série 4 MB
Interface système : Bus PCI (33 MHz, 32 bit)
Accès aux données : DPM ou DMA (accès direct à la mémoire)
Interfaces de communication 1 et 2 : DeviceNet (ISO-11898), isolation optique, tension d'isolation 1000 V DC (test 1 min), connecteur COMBICON mâle 5 broches
Alimentation : +3,3 V DC ±5 %, courant typique 700 mA (via bus PCI)
Affichage/LED : LED d'état SYS ; LED double MNS 0 / MNS 1 pour états DeviceNet
Élément de commande : sélecteur rotatif pour adresse de l'appareil (ID carte)
Conditions environnementales : Température de fonctionnement -20 °C … +70 °C (débit d'air 0,5 m/s) ; Température de stockage -40 °C … +85 °C ; Humidité relative 10% … 95% (sans condensation) ; Altitude 0 … 2000 m
Dimensions : 120 mm x 94,5 mm x 18,5 mm ; Montage : emplacement PCI (3,3 V)
Conformité : RoHS, CE, UKCA ; CEM : EN 55011 ; Immunité selon EN 61000-4-x ; Certification UL : UL 508 (fichier UL n° E221530)

Remarques
La carte est fournie avec les drivers et outils Hilscher (ex. SYCON.net). Options de licence Master disponibles (licences logicielles optionnelles pour fonctionnalités Master).
