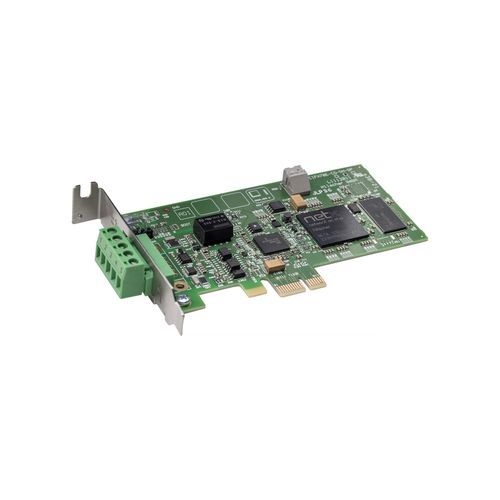

Carte de communication PCI Express numérique CIFX 70E-DN

DMA

Aperçu La famille de cartes PC cifX constitue le standard unifié compatible avec tous les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation sur PC. La pile protocolaire s'exécute de manière autonome sur la carte et les données de processus sont échangées avec l'hôte via mémoire à double port (DPM) ou DMA (Accès Direct à la Mémoire). Grâce à la stratégie commune de plateforme Hilscher, toutes les cartes PC utilisent le même pilote et les mêmes outils, indépendamment du protocole et du format de carte. La technologie Hilscher netX permet de réaliser tous les protocoles Real-Time Ethernet sur un seul matériel ; un protocole de communication peut être modifié par chargement d'un firmware différent. La gamme matérielle propose plusieurs options (longueurs de câble, connecteurs M-12, NVRAM additionnelle, plage de température étendue, cartes 2 canaux, interfaces réseau détachées) ainsi qu'un large éventail de pilotes et un C-Toolkit gratuit.

Points forts

• Carte PCI DeviceNet universelle (Maître ou Esclave)
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à une grande variété de pilotes
• Accès aux données via mémoire à double port ou accès direct à la mémoire
• Numéro de slot unique, assignation via commutateur rotatif
• Plage de température d'utilisation étendue jusqu'à 65 °C

Description La CIFX 70E-DN est une carte PCI Express faible hauteur offrant une communication DeviceNet (Maître ou Esclave) pour l'automatisation sur PC. La carte exécute la pile protocolaire de façon autonome et échange les données de processus avec l'hôte via mémoire à double port (DPM) ou DMA. Elle partage la plateforme et les pilotes Hilscher, permettant des changements de protocole via firmware et des options matérielles flexibles adaptées aux besoins applicatifs.

Protocoles pris en charge

• DeviceNet Master
• DeviceNet Slave

Données techniques (éléments clés) Product name: CIFX 70E-DN
Part number: 1259.510
Brief description: PC Card cifX Low Profile PCI Express DeviceNet Master or Slave
Function: Communication interface with PCI Express and DeviceNet interface
Communication controller (type): netX 100
Integrated RAM: 8 MB SDRAM
Integrated FLASH: 4 MB serial Flash EPROM
Supply voltage: +3.3 V DC ±5 %
Maximum current (typ.): 800 mA (at 3.3 V)
Connector (power/system): via PCI Express Bus
Bus type: PCI Express, One Lane Port
Data access: DPM or DMA (Direct Memory Access)
Dual-port memory size: 64 KB
Data width: 32 bit
Transmission rate: 2 GBit/s
Communication standard: DeviceNet
Interface type: ISO-11898 according to DeviceNet specification, optically isolated
Device connector (field): COMBICON, male, 5-pin
Isolation voltage: 1000 V DC (tested for 1 minute)
Displays / LEDs: SYS (system status), MNS (Module Network Status duo LED)
Operating element: Rotary switch slot number (card ID) to set the slot number (card ID)
Operating temperature range: 0 °C ... +65 °C (air flow during measurement: 0.5 m/s)
Storage temperature range: -40 °C ... +85 °C
Humidity: 10 % … 95 % relative humidity, no condensation permitted
Environment note: For UL compliant usage: The device must be used in a pollution degree 2 environment.
Altitude: 0 m … 2000 m
Dimensions (L x W x H): 119 mm x 69 mm x 18.5 mm
Configuration software (master & slave): SYCON.net
Configuration software (slave): netX Configuration Tool
Conformity RoHS: Yes
UL certification: The device is certified according to UL 508, UL-File-Nr. E221530
EMC / CE / UKCA: CE sign: Yes; UKCA sign: Yes; Emission standard: EN 55011; Immunity: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (for industrial environments)
