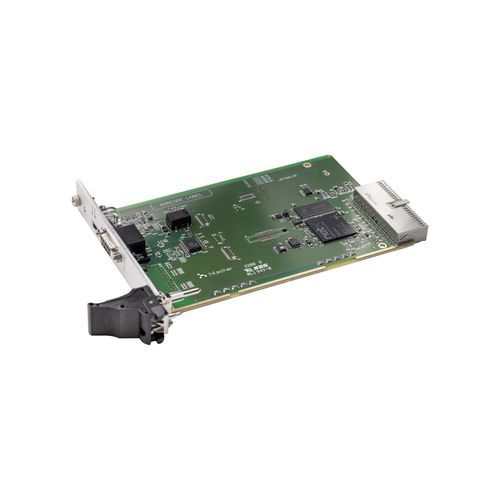

Carte CompactPCI bus de terrain CIFX 80-DP

USBRS-485PROFIBUS DP

Nom du produit
La CIFX 80-DP est une carte PC CompactPCI pour PROFIBUS DP assurant la communication temps réel pour l'automatisation sur PC (configurable en maître ou esclave). La carte intègre la technologie netX de Hilscher et exécute le protocole de façon autonome pour décharger l'hôte.

Présentation
La famille de cartes PC cifX constitue un standard unifié prenant en charge les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation PC. Le protocole s'exécute sur la carte et les données process sont échangées avec l'hôte via mémoire Dual-Port (DPM) ou DMA. Toutes les cartes cifX utilisent les mêmes pilotes et outils et peuvent changer de protocole par chargement de firmware. De nombreuses options matérielles et outils logiciels (pilotes, C-Toolkit, SYCON.net) permettent une intégration flexible en milieu industriel.

Points clés

• Carte PC CompactPCI PROFIBUS DP universelle (Maître ou Esclave)
• Interface utilisateur cohérente pour tous les protocoles et formats
• Intégration facilitée grâce à une large gamme de pilotes
• Accès aux données via Dual-Port Memory ou Direct Memory Access
• Plage de fonctionnement jusqu'à +70 °C

Protocoles pris en charge

• PROFIBUS DP Maître
• PROFIBUS DP Esclave

Caractéristiques techniques

• Nom du produit : CIFX 80-DP
• Numéro de pièce : 1280.410
• Description courte : Carte PC cifX CompactPCI pour PROFIBUS DP (Maître ou Esclave) / périphérique PROFIBUS MPI
• Fonction : Interface de communication CompactPCI et PROFIBUS
• Contrôleur de communication : netX 100 (Hilscher)
• RAM : 8 MB SDRAM
• FLASH : 4 MB Flash EPROM série
• Tension d'alimentation : +3,3 V DC ±5 %
• Courant maximal (typ.) : 650 mA (à 3,3 V)
• Alimentation : via bus CompactPCI
• Type de bus : CompactPCI
• Accès aux données : DPM ou DMA
• Taille mémoire dual-port : 64 KB
• Largeur de données : 32 bits
• Fréquence bus : 33 MHz
• Standard de communication : PROFIBUS
• Type d'interface : RS-485 isolé
• Connecteur PROFIBUS : D-Sub femelle, 9 broches
• Tension d'isolement : 1000 V DC (test 1 min)
• Interface diagnostic : USB (Mini B, 5 broches)
• LED : SYS (système), COM (communication, duo LED)
• Température de fonctionnement : -20 °C … +70 °C (flux d'air 0,5 m/s)
• Température de stockage : -40 °C … +85 °C
• Humidité : 10 % … 95 % HR, sans condensation
• Environnement (UL) : Degré de pollution 2 pour usage conforme UL
• Altitude : 0 m … 2000 m
• Dimensions (L x l x H) : 162,5 mm x 100 mm x 20 mm
• Montage : Emplacement CompactPCI (3,3 V)
• Logiciels de configuration : SYCON.net (maître et esclave), netX Configuration Tool (esclave)
• RoHS : Oui
• Certification UL : UL 508 (UL-File-Nr. E221530)
• CE : Oui
• UKCA : Oui
• Norme d'émission : EN 55011 / EN BS 55011
• Normes d'immunité : EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8 et EN 61000-6-2 (industriel)
