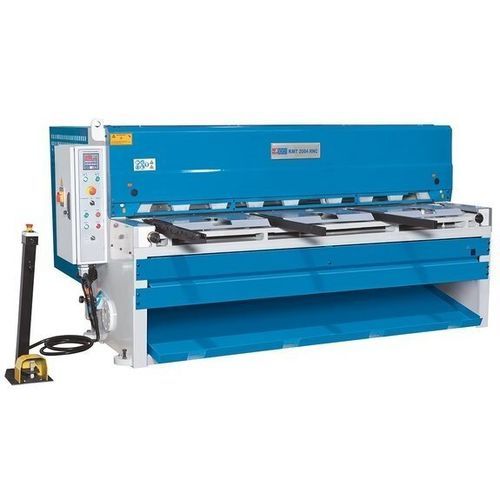

Cisaille électrique KMT RNC 3004

à tôleguillotineCNC

Présentation
Ce modèle de la série KMT RNC est une cisaille guillotine motorisée destinée à la coupe précise de tôles en production industrielle. Il associe un bâti mécanosoudé rigide, une barre de coupe guidée par coulisse et un faible angle de coupe pour limiter la déformation des pièces. Le jeu de coupe se règle manuellement et la butée arrière est pilotée en NC ; la fonction de retour à l'opérateur facilite la manipulation des chutes courtes.

Points forts

• Bâti en acier mécanosoudé avec guidage par coulisse pour la barre de coupe
• Butée arrière commandée par NC, simple à programmer
• Modes automatique, semi-automatique et manuel
• Lames pour inox de série ; lames supérieures réversibles et lames inférieures à plusieurs arêtes
• Jeu de coupe réglable manuellement
• Fonction retour à l'opérateur pour rapatrier automatiquement les sections découpées

Bâti de machine

• Construction très rigide entièrement soudée, guidage par coulisse de haute précision pour des coupes propres et répétables
• Lames spéciales fournies pour l'usinage de l'acier inoxydable ; lames supérieures réversibles, lames inférieures à 4 tranchants
• Maintien continu et rigide de la tôle juste avant la ligne de coupe
• Réglage manuel du jeu de coupe pour adapter la machine aux différents matériaux

Ergonomie

• Fonction automatique de retour à l'opérateur pour rapatrier les petites pièces à la position de travail, améliorant productivité et sécurité
• Butée latérale rigide facilitant l'alignement perpendiculaire des plaques par rapport à la ligne de coupe
• Bras supports robustes pour maintenir des plaques de grande dimension
• Rouleaux d'appui intégrés dans la table pour faciliter la manutention et éviter les rayures
• Pédale mobile libérant les mains de l'opérateur pour la manipulation des pièces
• Éclairage LED de la ligne de coupe projetant une ombre visible pour un repérage précis
• Carter permettant une vue verticale pour un alignement exact
• Points de lubrification et vis d'ajustement facilement accessibles pour la maintenance

Butée arrière

• Butée arrière robuste avec vis à billes et guidages linéaires pour une grande précision de positionnement
• Butée arrière motorisée assurant un positionnement précis en modes automatique, semi-automatique et manuel
• Commande NC pour une programmation rapide et simple
• Zone de travail de la butée arrière sécurisée par un rideau lumineux
• Dispositif de maintien de tôle en option pour renforcer la fonction de retour à l'opérateur

Équipement

• Composants électriques de qualité pour un fonctionnement fiable et une haute disponibilité
• Carter complet pratique et conçu pour une sécurité optimale

Caractéristiques techniques

• Longueur de travail : 3 060 mm
• Angle de coupe : 1,3°
• Hauteur de table : 880 mm
• Profondeur de table : 455 mm
• Nombre de bras support : 3
• Course/longueur des bras support : 1 000 mm
• Coups par minute : 31 H/min
• Butée arrière (motorisée) : 750 mm
• Épaisseur tôle (450 N/mm²) : 0,2 mm (min) – 4 mm (max)
• Épaisseur tôle (700 N/mm²) : 2 mm (max)
• Puissance moteur principal : 11 kW
• Dimensions (L x l x h) : 3,7 m x 2,35 m x 1,4 m
• Poids : 4 100 kg
