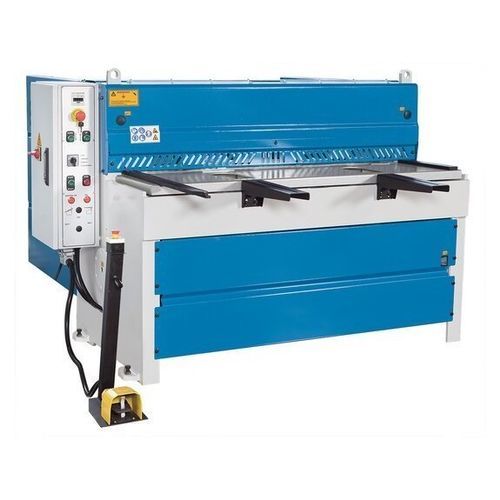

Cisaille électrique KMT M 2003

à tôleguillotinemotorisée

Présentation
Le KMT M 2003 est une cisaille guillotine motorisée destinée à la coupe industrielle de tôles, équipée d’un guidage par coulisse et d’une butée arrière positionnée manuellement.

Points forts

• Bâti entièrement soudé en acier avec guidage par coulisse
• Lames spéciales pour acier inoxydable fournies de série
• Lames supérieures réversibles et lames inférieures multi-tranchants
• Butée arrière manuelle avec affichage de course (750 mm)
• Zone de travail sécurisée par rideau lumineux

Détails du produit
Bâti de la machine et système d'entraînement

• Bâti très rigide, entièrement soudé, avec barre de coupe guidée par coulisse pour des découpes nettes et précises
• Lames spéciales pour tôle inox incluses
• Lames supérieures réversibles; lames inférieures à quatre arêtes de coupe
• Niederhalter continu fixant la tôle juste devant la ligne de coupe

Bâti du matériau

• Butée latérale rigide pour un alignement précis sur la ligne de coupe
• Bras supports robustes (2 positions, 450 mm) pour la manutention sécurisée de grandes plaques
• Large table d'appui facilitant la manutention des pièces

Ergonomie

• Éclairage LED de la ligne de coupe projetant une ombre visible sur la ligne de tracé
• Carénage donnant une vue verticale depuis le dessus pour un alignement précis
• Compteur de découpes intégré
• Points de lubrification et vis d'ajustement facilement accessibles pour l'entretien

Butée arrière

• Butée arrière positionnée manuellement via un volant
• Échelle linéaire analogique pour un positionnement précis et réduction des temps d'arrêt
• Zone arrière accessible et sécurisée par rideau lumineux

Équipement standard

• Butée arrière manuelle 750 mm
• Compteur de coupes
• Éclairage de la ligne de coupe et ombrage
• Protections pour les doigts
• Capots arrière sécurisés avec cellule photoélectrique
• Lame inférieure 2 tranchants et lame supérieure 4 tranchants
• Pédale avec arrêt d'urgence
• Bras de refente avec rainure en T, butée et règle
• Bras de maintien avant de la tôle (type rectangulaire massif)
• Manuel d'utilisation

Équipements optionnels

• Système pneumatique de support de tôle vers l'arrière
• Commande NC de butée arrière (750 mm BRL)
• Commande NC de butée arrière (1000 mm BRL)
• Jeu de lames supplémentaire pour longueur de coupe 2000 mm
• Dispositif de cisaillement angulaire 0–180°

Caractéristiques / spécifications techniques
Zone de travail
Longueur de travail: 2 060 mm
Angle de coupe: 1,3°
Hauteur de la table: 810 mm
Profondeur de la table: 390 mm
Nombre de bras support: 2 positions
Longueur des bras support: 450 mm
Coups par minute: 35 H/min

Butée arrière
Butée arrière: 750 mm

Capacités de coupe
Épaisseur plaque (min.) - 450 N/mm²: 0,25 mm
Épaisseur plaque (max.) - 450 N/mm²: 3 mm
Épaisseur plaque (max.) - 700 N/mm²: 1,5 mm

Puissance d'entraînement
Moteur principal: 4 kW

Dimensions et poids
Dimensions (L x l x H): 2,65 m x 2,10 m x 1,26 m
Poids: 1 750 kg

Caractéristiques techniques

• Modèle: KMT M 2003
• Longueur de travail: 2 060 mm
• Angle de coupe: 1,3°
• Hauteur table: 810 mm
• Profondeur table: 390 mm
• Bras de support: 2 positions, 450 mm
• Coups: 35 H/min
• Course butée arrière: 750 mm (volant manuel avec échelle analogique)
• Capacité de coupe (450 N/mm²): 0,25–3 mm
• Capacité de coupe (700 N/mm²): jusqu'à 1,5 mm
• Moteur principal: 4 kW
• Dimensions globales: 2,65 m x 2,10 m x 1,26 m
• Poids: 1 750 kg
• Sécurité et fonctionnement: zone protégée par rideau lumineux, pédale avec arrêt d'urgence, carénage complet, éclairage LED de la ligne de coupe
