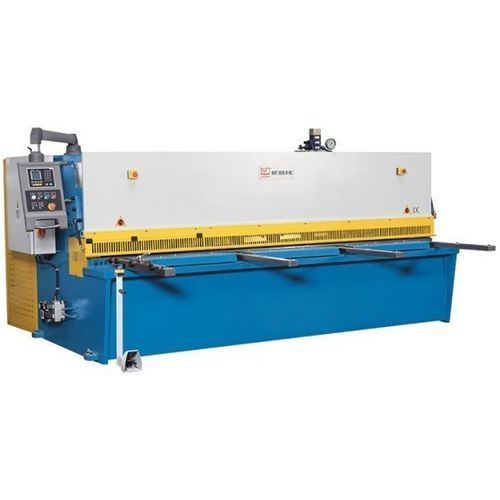

Cisaille hydraulique KHT 4010 M NC

à tôleguillotineà oscillation

Résumé
La KHT 4010 M NC est une cisaille guillotine hydraulique à conception à coupe pivotante, conçue pour des découpes droites et peu sujettes à la torsion. Elle est équipée d’une commande CN ESTUN E21 pour le positionnement précis de la butée arrière et destinée aux environnements de production industrielle.

Points forts

• Commande CN ESTUN E21 pour positionnement précis
• Butée arrière avec vis à billes préchargées
• Dispositif pneumatique de maintien pour tôles fines
• Lames supérieures et inférieures adaptées à l’inox
• Butée angulaire réglable et indication de la ligne de coupe (ombre portée)

Zone de travail (données techniques)
Longueur de travail: 4.000 mm
Porte à faux: 150 mm
Angle de coupe: 1,5°
Coups par minute: 8 H/min
Positions du maintien: 15
Capacité du maintien: 36 t
Dimensions table: 4.330 mm x 550 mm x 800 mm

Butée arrière (données techniques)
Course butée arrière: 1.000 mm
Vitesse d'avance axe X: 2.280 mm/min

Bras support avant (données techniques)
Nombre de bras support: 4 positions
Longueur des bras: 1.000 mm

Capacités de coupe (données techniques)
Épaisseur tôle (max.) - 450 N/mm²: 10 mm
Épaisseur tôle (min.) - 400 N/mm²: 1 mm
Épaisseur tôle (max.) - 700 N/mm²: 6 mm
Épaisseur tôle (min.) - 700 N/mm²: 1 mm

Puissance & hydraulique (données techniques)
Puissance moteur principal: 15 kW
Volume réservoir hydraulique: 300 l

Dimensions & poids
Dimensions (L x l x H): 4,65 m x 1,9 m x 1,76 m
Poids: 10.000 kg

Châssis machine

• Châssis mécanosoudé en acier, construction à coupe pivotante restituant automatiquement le jeu entre couteaux après chaque coupe.
• Conception réduisant la torsion, améliorant l'évacuation des chutes et la durée de vie des couteaux.

Manipulation du matériau

• Grande table équipée de rouleaux à billes et butée angulaire réglable pour un alignement rapide et sûr.
• Bras de support longs et robustes pour la manutention de grandes feuilles.

Système hydraulique

• Système hydraulique fiable et peu exigeant en maintenance, conçu pour l'usage en production.
• Maintiens hydrauliques réglables pour fixer la tôle près de la ligne de coupe pendant l'opération.

Système de butée arrière

• Butée arrière robuste avec vis à billes protégées, adaptée aux environnements de production exigeants.
• La commande ESTUN E21 permet le positionnement précis en coupe unique ou en mode programme.

Équipement

• Pédale mobile avec arrêt d'urgence
• Projection de la ligne de coupe (silhouette) pour un alignement précis
• Couteaux supérieurs et inférieurs adaptés à l'inox; jeux de couteaux additionnels en option

Sécurité

• Protection continue des doigts, rabattable jusqu'à 1 000 mm pour une meilleure visibilité
• Barrière lumineuse arrière et concept de sécurité conforme CE

Caractéristiques techniques

• Modèle: KHT 4010 M NC
• Marque: KNUTH
• Longueur de travail: 4.000 mm
• Course butée arrière: 1.000 mm (vis à billes préchargées)
• Porte à faux: 150 mm
• Angle de coupe: 1,5°
• Coups par minute: 8 H/min
• Positions maintien: 15 (36 t)
• Vitesse d'avance axe X: 2.280 mm/min
• Dimensions table: 4.330 x 550 x 800 mm
• Capacités de coupe: jusqu'à 10 mm @450 N/mm²; jusqu'à 6 mm @700 N/mm² (min 1 mm)
• Puissance moteur: 15 kW
• Réservoir hydraulique: 300 l
• Dimensions machine (L x l x H): 4,65 m x 1,9 m x 1,76 m
• Poids: 10.000 kg
• Commande: ESTUN E21 NC
