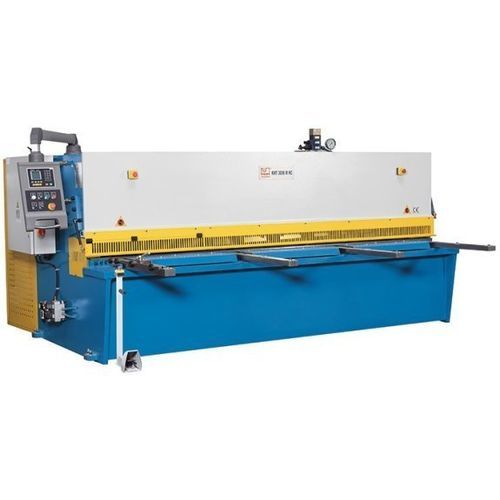

Cisaille hydraulique KHT 3006 M NC

à tôleguillotineà oscillation

Description
La KHT 3006 M NC est une cisaille guillotine hydraulique conçue en construction à barre oscillante. La barre de coupe est guidée dans un palier pivotant ancré au bâti, garantissant des coupes droites sans risque de coincement des couteaux. La butée arrière est positionnée avec précision via la commande NC ESTUN E21 pour coupes unitaires et cycles programmés.

Points forts

• Commande ESTUN E21 NC pour positionnement précis
• Butée arrière à vis à billes précontrainte dans une enceinte de protection
• Maintien pneumatique pour la manipulation des tôles fines
• Couteaux supérieurs et inférieurs adaptés à l'acier inoxydable
• Butée angulaire réglable et bras de support avant longs

Bâti de machine

• Châssis mécanosoudé en acier à faible contrainte, conception à coupe pivotante
• La barre de coupe se déplace en pivot et rétablit le jeu entre couteaux après chaque coupe
• Avantages : coupes à faible torsion, libération fiable des pièces, durée de vie accrue des couteaux, réglage simple du trait de coupe

Support matériau

• Grande table de travail avec rouleaux à billes pour faciliter le déplacement et l'alignement des tôles
• Butée angulaire latérale rigide et trois bras de support avant (1 000 mm) pour les grandes plaques

Système hydraulique

• Système hydraulique fiable, peu exigeant en maintenance, adapté à la production intensive
• Les maintiens par pression hydrauliques fixent la tôle près de la ligne de coupe pendant l'opération

Butée arrière

• Système de butée arrière robuste, conçu pour des environnements de production exigeants
• Vis à billes préchargées montées dans un carter protecteur pour précision et durabilité

Équipement

• Commande ESTUN E21 NC pour positionnement précis de la butée en coupe unique et en programme
• Fonctionnement via pédale mobile avec interrupteur d'arrêt d'urgence
• Ligne de coupe projetée en silhouette pour repérage exact
• Couteaux standard pour acier inoxydable (4 arêtes)

Sécurité

• Protection continue des doigts avec section rabattable (jusqu'à 1 000 mm) pour une meilleure visibilité
• Barrière lumineuse arrière protégeant la zone de travail
• Conception conforme aux exigences CE en vigueur

Équipement standard

• Commande ESTUN E21S NC — positionnement, rétractation pendant la coupe, retour automatique, sauvegarde/restauration des paramètres, jusqu'à 40 programmes / 25 pas
• Support pneumatique de tôle pour positionnement précis des feuilles fines
• Butée arrière NC contrôlée pour coupes unitaires et séries
• Ligne de coupe par silhouette
• Trois bras de support avant (modèles jusqu'à 3 200 mm) — 1 000 mm
• Pédale mobile avec arrêt d'urgence
• Réglage manuel de l'écartement de coupe
• Protection doigts pleine longueur avec section rabattable
• Système de sécurité par barrière lumineuse arrière
• Couteaux standards pour inox (4 arêtes)
• Outils d'exploitation et manuel

Commandes & logiciels

• ESTUN E21S NC — positionnement aisé du sabot, rétractation pendant la coupe, retour automatique à la position de référence, sauvegarde/restauration des paramètres, rapatriement rapide, programmation jusqu'à 40 programmes / 25 pas

Options

• Refroidisseur d'huile hydraulique — recommandé pour la production en série ou les environnements à haute température
• Lubrification centrale automatique — réduit le temps de maintenance et l'usure

Caractéristiques / spécifications techniques

• Modèle : KHT 3006 M NC
• Longueur de travail : 3 200 mm
• Porte à faux : 150 mm
• Angle de coupe : 1,5°
• Coups par minute : 14 H/min
• Maintiens : 13 positions (capacité 20 t)
• Dimensions table : 3 530 mm x 465 mm x 800 mm
• Butée arrière : 1 000 mm
• Vitesse d'avance axe X : 2 280 mm/min
• Bras de support avant : 3 positions, longueur 1 000 mm
• Capacité de coupe : max 6 mm @ 450 N/mm²; max 4 mm @ 700 N/mm²; min 0,6 mm
• Puissance moteur principal : 7,5 kW
• Volume réservoir hydraulique : 250 l
• Dimensions (L x l x H) : 3,84 m x 1,68 m x 1,62 m
• Poids : 6 700 kg
