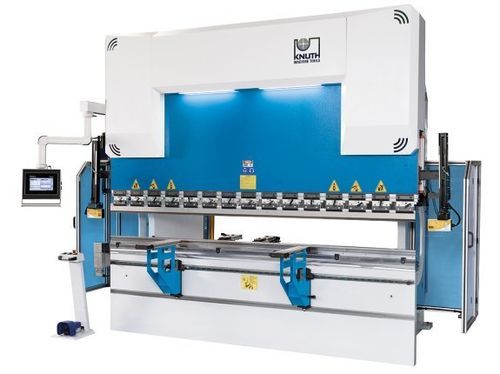

Presse plieuse hydraulique AHK V 30320 CNC

CNCde précision

Présentation
L'AHK V 30320 CNC est une presse plieuse CNC de 320 t avec une longueur de pliage de 3 100 mm, conçue pour la production industrielle et les applications de formage de tôles nécessitant répétabilité et précision. Elle intègre une commande graphique tactile DELEM pour une programmation CNC efficace et un contrôle multi‑axes.

Points forts

• Capacité 320 t et longueur de pliage 3 100 mm
• Commande DELEM graphique pour gestion multi‑axes
• Bâti acier soudé usiné sur centres CNC haut de gamme
• Système de serrage Promecam et outillage trempé et rectifié
• Sécurité optique laser AKAS au niveau de l’outil

Bâti

• Construction en acier certifié, soudures sans contraintes et surfaces d’appui usinées
• Barre supérieure précontraintée pour limiter la déformation
• Conception avec grands rayons sur pièces sollicitées en traction pour éviter les fissures
• Guidages, paliers et joints dimensionnés pour une longue durée de vie

Zone de travail

• Grand porte‑à‑faux, course longue et table étroite pour faciliter les séquences de pliage complexes

Bombage (selon modèle)

• Bombage inférieur motorisé en option pour maintenir une précision de pliage sur toute la longueur, notamment pour les tôles épaisses

Système hydraulique

• Vérins développés sur mesure et rodés en interne
• Pistons en acier forgé, trempés, rectifiés et chromés
• Bloc hydraulique et vannes de fabricants reconnus, valves de sécurité contre les surcharges

Butée arrière

• Conception robuste et peu d’entretien; doigts réglables rapidement depuis l’avant

Bras de support avant

• Bras rigides sur guidage linéaire, verrouillables en position; réglage vertical rapide par crémaillère; brosses industrielles pour protection des surfaces

Outils de pliage

• Porte‑outils Promecam compatible large gamme d’outillages; outils trempés et rectifiés pour réglage précis

Sécurité et productivité

• Système laser AKAS au niveau de l’outil sans limiter les fonctions
• Conception conforme aux exigences CE, barrière lumineuse arrière et protections latérales robustes

Equipement standard (extrait)

• DELEM DA‑53T commande CNC tactile 4 axes (écran 10,1")
• Butée arrière X avec guidage linéaire et vis à billes
• Bombage motorisé, serrage rapide de l’outil supérieur, système de serrage européen
• Système de sécurité AKAS, barrière lumineuse, pédale avec arrêt d’urgence
• 2 bras de support avant mobiles; 2 doigts de butée réglables en hauteur; mode ECO

Options (extrait)

• Systèmes de butée X, R, Z1, Z2 jusqu’à 3 700 mm
• Doigts supplémentaires, bras de support additionnels, climatisation du coffret électrique
• Mises à niveau de commandes DELEM (DA58/DA66T/DA69T), PressMax DRM EcoPower, hausse de hauteur d’outil

Fiche technique / Brochure
Fiche technique disponible pour ce modèle (brochure / datasheet).

Caractéristiques techniques

• Capacité de presse : 320 t
• Longueur de pliage : 3 100 mm
• Distance entre colonnes : 2 600 mm
• Profondeur de porte‑à‑faux : 410 mm
• Course : 265 mm
• Ouverture : 480 mm
• Largeur de table : 110 mm
• Hauteur de table : 920 mm
• Course axe X : 750 mm
• Vitesse de pliage : 8 mm/s
• Avance rapide : 140 mm/s
• Vitesse de retour : 130 mm/s
• Vitesse d’avance axe X : 600 mm/s
• Puissance moteur principal : 30 kW
• Volume réservoir hydraulique : 350 l
• Dimensions (L x l x H) : 4,1 m x 2,75 m x 3 m
• Poids : 15 600 kg
