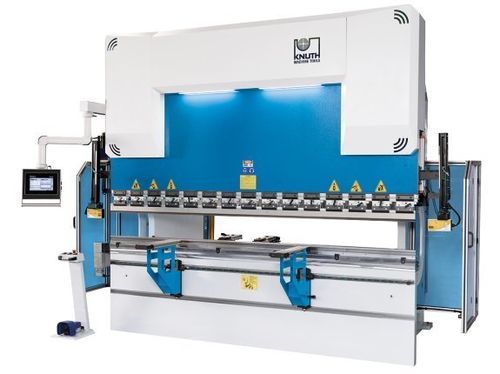

Presse plieuse hydraulique AHK V 30220 CNC

CNCde précision

Résumé La presse plieuse AHK V 30220 CNC est conçue pour les applications industrielles de pliage selon les normes européennes. Elle intègre une commande graphique tactile DELEM pour la programmation CNC et le contrôle du processus, et peut être configurée avec différentes options de butée arrière selon les besoins de production.

Points forts

• Châssis et composants usinés avec précision
• Commande graphique DELEM (DA-53T)
• Système de sécurité optique laser sur l’outil (AKAS)
• Bombage inférieur motorisé en option pour précision sur tôles épaisses
• Vérins hydrauliques spécifiques et composants hydrauliques éprouvés

Construction de la machine

• Châssis acier issu de matière certifiée, usiné sur centres CNC haut de gamme
• Construction soudée détendue et surfaces de montage usinées
• Barre supérieure dimensionnée pour précontrainte afin de réduire la déformation
• Support du système de mesure compensant les déformations sous charges élevées
• Guidages, paliers et joints dimensionnés pour l’absorption optimale des charges verticales

Zone de travail

• Profondeur de gorge importante, longue course et table étroite pour permettre des séquences de pliage complexes

Bombage (option)

• Bombage inférieur motorisé disponible pour garantir une précision uniforme sur toute la longueur de pliage avec des tôles épaisses

Système hydraulique

• Vérins hydrauliques spécifiquement conçus et rodés en interne
• Pistons en acier forgé, trempés, rectifiés et chromés
• Blocs et vannes hydrauliques de fabricants reconnus
• Vannes de sécurité protégeant le système en cas de surcharge

Butée arrière

• Conception robuste et faible entretien
• Doigts de butée réglables depuis l’avant de la machine avec outil de sécurité pour un réglage rapide

Bras de support avant

• Bras supports rigides sur guidage linéaire, verrouillables en position
• Système à crémaillère pour positionnement vertical rapide
• Brosses industrielles facilitant la manipulation et protégeant les surfaces

Outils de pliage

• Porte-outils de type Promecam compatible avec une large gamme d’outils
• Outils trempés et rectifiés pour des réglages précis

Sécurité et productivité

• Système de sécurité laser AKAS surveillant la zone outil sans limiter la fonctionnalité
• Concept de sécurité conforme aux directives CE en vigueur
• Barrière lumineuse arrière et protections latérales robustes sécurisant la zone de travail

Equipement de commande (DELEM)

• DELEM DA-53T : écran tactile 10,1", jusqu’à 4 axes (Y1/Y2, X, R) en standard
• Navigation par touches rapides, sauvegarde USB, base de données outils/matériaux/produits
• Algorithmes avancés pour axes, fonctions de programmation, options tandem et hors-ligne

Caractéristiques techniques

• Modèle : AHK V 30220 CNC
• Capacité de presse : 220 t
  Longueur de cintrage : 3.100 mm
  Distance entre colonnes : 2.600 mm
  Porte-à-faux : 410 mm
  Course : 265 mm
  Ouverture : 480 mm
  Largeur de table : 110 mm
  Hauteur de table : 900 mm
• Course axe X : 750 mm
• Vitesse de pliage : 9 mm/s
  Avance rapide : 150 mm/s
  Vitesse de retour : 140 mm/s
  Vitesse d’avance axe X : 600 mm/s
• Puissance moteur principal : 22 kW
• Réservoir hydraulique : 350 l
  Dimensions (L x l x h) : 4,1 m x 2,6 m x 2,85 m
  Poids : 12 000 kg
