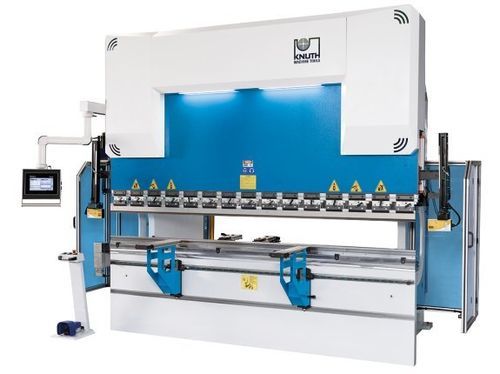

Presse plieuse hydraulique AHK V 30400 CNC

CNCde précision

Présentation
La AHK V 30400 CNC est une presse plieuse CNC de 400 t conçue pour les opérations de pliage industrielles selon les normes européennes. Livrée avec une commande graphique tactile DELEM pour une programmation CNC rapide et un contrôle complet du processus, la machine accepte plusieurs configurations de butée arrière et des options modulaires pour s’adapter aux flux de production.

Points forts

• Capacité 400 t, longueur de pliage 3.100 mm
• Commande DELEM DA-53T avec écran tactile (standard)
• Système de montage d’outils européen Promecam
• Système de sécurité optique laser AKAS au niveau de l’outil
• Bombage motorisé (standard sur ce modèle)

Zone de travail
Capacité de presse: 400 t
Longueur de cintrage: 3.100 mm
Distance entre portique: 2.500 mm
Porte à faux: 510 mm
Course: 310 mm
Ouverture: 525 mm
Largeur de table: 154 mm
Hauteur de table: 1.000 mm

Courses
Course axe X: 750 mm

Avances
Vitesse de cintrage: 8 mm/s
Avance rapide: 120 mm/s
Vitesse de retour: 130 mm/s
Vitesse d’avance axe X: 600 mm/s

Système de transmission
Puissance moteur principal: 37 kW

Dimensions et poids
Volume réservoir hydraulique: 350 l
Dimensions (L x l x H): 4,3 m x 2,95 m x 3,2 m
Poids: 20.000 kg

Détails produit

• Bâti: Bâti en acier issu de matières certifiées ; construction soudée et décontraintée ; surfaces d’assemblage usinées sur centres CNC ; barre supérieure précontraintable pour réduire les déformations ; supports système de mesure compensant les déformations ; guidages, paliers et joints dimensionnés pour absorber les charges verticales.
• Zone de travail: Porte-à-faux important, longue course et table étroite pour séquences de pliage complexes.
• Bombage: Bombage inférieur motorisé (standard) garantissant une précision homogène sur toute la longueur de pliage.
• Système hydraulique: Vérins conçus et rodés en interne ; pistons en acier forgé, trempés, rectifiés et chromés ; bloc hydraulique et vannes de fabricants reconnus ; vannes de sécurité anti-surcharge.
• Butée arrière: Conception robuste et faible maintenance ; doigts de butée réglables rapidement depuis l’avant pour réduire les temps de réglage.
• Bras supports avant: Bras rigides sur guidage linéaire, verrouillables ; crémaillère pour positionnement vertical rapide ; brosses industrielles pour protection des tôles.
• Outils de pliage: Porte-outils Promecam pour large choix d’outils ; outils trempés et rectifiés pour réglages précis.
• Sécurité et productivité: Système laser AKAS pour surveillance au niveau de l’outil sans réduire la fonctionnalité ; conformité CE avec barrière lumineuse arrière et protections latérales.

Équipement de série

• DELEM DA-53T (commande 2D tactile 4 axes)
• Butée arrière axe X avec guidage linéaire et vis à billes
• Bombage motorisé
• Serrage rapide outil supérieur
• Système de sécurité optique laser AKAS
• Barrière lumineuse arrière
• Porte-outils de type européen (Promecam)
• Outil supérieur EUROPEAN TYPE 835 mm (segmenté)
• Outil inférieur EUROPEAN TYPE 4V H: 60x60 mm
• Pédale avec arrêt d’urgence
• 2 bras supports avant mobiles
• 2 doigts de butée arrière réglables en hauteur
• Mode ECO d’économie d’énergie
• Manuel d’utilisation

Équipements optionnels (exemples)

• Système de butée arrière pour axes X et R
• Rallonge butée arrière axe X
• Doigt supplémentaire de butée arrière
• Bras support supplémentaire
• Climatisation pour armoire électrique
• Mises à niveau DELEM DA58 / DA66T / DA69T
• Butée arrière X, R, Z1, Z2 pour grandes longueurs
• Upgrade hauteur outil supérieur H = 67,6 mm → H = 105 mm (pour 3.100 mm)

Caractéristiques / spécifications techniques

• Modèle: AHK V 30400 CNC
• Type machine: Presse plieuse (commande CNC)
• Commande: DELEM DA-53T (standard)
• Capacité de presse: 400 t
• Longueur de cintrage: 3.100 mm
• Distance entre portique: 2.500 mm
• Porte à faux: 510 mm
• Course: 310 mm
• Ouverture: 525 mm
• Course axe X: 750 mm
• Vitesse de pliage / rapide / retour: 8 mm/s / 120 mm/s / 130 mm/s
• Puissance moteur principal: 37 kW
• Réservoir hydraulique: 350 l
• Dimensions (L x l x H): 4,3 m x 2,95 m x 3,2 m
• Poids: 20.000 kg
• Porte-outils: Promecam (type européen)
• Sécurité: AKAS laser, barrière lumineuse arrière, protections latérales; conforme CE
