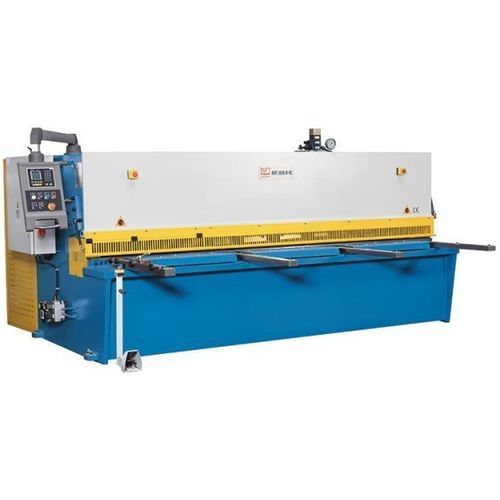

Cisaille hydraulique KHT 3008 M NC

à tôleguillotineà oscillation

Présentation
La KHT 3008 M NC est une cisaille guillotine hydraulique à coupe pivotante conçue pour assurer des coupes droites et un dégagement fiable des pièces découpées. La barre de coupe est guidée dans un palier rotatif ancré au bâti et la butée arrière est positionnée avec précision par la commande ESTUN E21 NC.

Points forts

• Commande numérique ESTUN E21 NC
• Butée arrière avec vis à billes préchargées
• Dispositif pneumatique de maintien de la tôle
• Lames supérieures et inférieures adaptées à l’acier inoxydable
• Butée angulaire réglable

Zone de travail
Longueur de travail : 3 200 mm
Porte-à-faux : 150 mm
Angle de coupe : 1,5°
Coups par minute : 10 H/min
Positions de maintien : 13
Capacité de maintien : 26 t
Dimensions table : 3.530 mm x 500 mm x 800 mm

Butée arrière
Course du butée arrière : 1.000 mm
Vitesse d’avance axe X : 2.280 mm/min

Bras supports avant
Nombre de bras : 3
Longueur des bras : 1.000 mm

Capacités de coupe
Épaisseur max (450 N/mm²) : 8 mm
Épaisseur min (400 N/mm²) : 0,8 mm
Épaisseur max (700 N/mm²) : 5 mm
Épaisseur min (700 N/mm²) : 0,8 mm

Puissance d’entraînement
Puissance moteur principal : 11 kW
Volume réservoir hydraulique : 250 l

Dimensions et poids
Dimensions totales (L x l x H) : 3,85 m x 1,85 m x 1,76 m
Poids : 8.300 kg

Détails du produit

• Bâti machine : structure mécanosoudée en acier détendue, conception à coupe pivotante permettant le retour automatique de l’écartement lame supérieure / lame inférieure et un réglage de jeu facilité.
• Support matériau : grande table avec rouleaux à billes et butée angulaire réglable ; bras supports longs et robustes pour la manutention des grandes tôles.
• Hydraulique : système hydraulique fiable et peu d’entretien ; préhenseurs régulés hydrauliquement pour fixer la tôle près de la ligne de coupe.
• Butée arrière : système robuste pour environnement de production ; vis à billes préchargées protégées.
• Équipement : commande ESTUN E21 NC pour positionnement précis (coupe unique et programmes) ; pédale mobile avec arrêt d’urgence ; guidage d’ombre pour alignement de la ligne de coupe ; lames adaptées à l’inox.
• Sécurité : protège-doigts pleine longueur avec section rabattable (1000 mm) pour meilleure visibilité ; équipements conformes CE ; barrière lumineuse arrière pour protection de la zone arrière.

Équipement standard

• Commande NC ESTUN E21S (positionnement de la butée, fonction programmes)
• Dispositif pneumatique de maintien
• Butée arrière NC
• Ligne de coupe par ombre
• Bras supports avant (3 positions, 1.000 mm)
• Pédale avec arrêt d’urgence
• Réglage manuel du jeu de coupe
• Protège-doigts complet avec section rabattable
• Barrière lumineuse arrière
• Lames pour acier inoxydable
• Outils et manuel d’utilisation

Équipements optionnels

• Refroidisseur d’huile hydraulique (conseillé pour production en série)
• Graissage central automatique
• Jeu de lames supplémentaire (lames avec faces de coupe multiples)

Caractéristiques / spécifications techniques

• Modèle : KHT 3008 M NC
• Longueur de travail : 3 200 mm
• Porte-à-faux : 150 mm
• Angle de coupe : 1,5°
• Coups : 10 H/min
• Positions de maintien : 13
• Capacité de maintien : 26 t
• Dimensions table : 3.530 x 500 x 800 mm
• Course butée arrière : 1.000 mm
• Vitesse d’avance butée : 2.280 mm/min
• Bras supports avant : 3 × 1.000 mm
• Capacité de coupe (450 N/mm²) : 0,8–8 mm
• Capacité de coupe (700 N/mm²) : 0,8–5 mm
• Puissance moteur principal : 11 kW
• Réservoir hydraulique : 250 l
• Dimensions (L x l x H) : 3,85 m x 1,85 m x 1,76 m
• Poids : 8.300 kg
