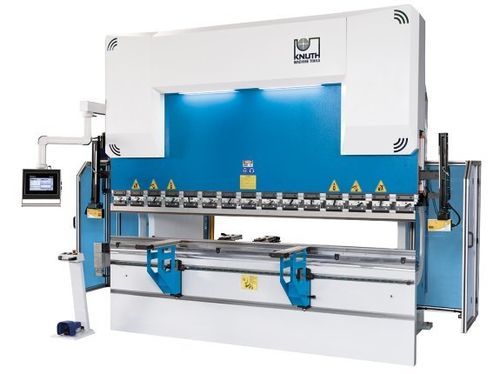

Presse plieuse hydraulique AHK V 26100 CNC

CNCde précision

Présentation
La série AHK V CNC regroupe des presses plieuses conformes aux exigences européennes pour équipements de pliage modernes. Conçues avec des méthodes d'ingénierie avancées et fabriquées sur des lignes modernes, ces machines offrent précision, fiabilité et possibilités d'adaptation. Tous les modèles AHK V CNC intègrent une commande graphique tactile DELEM pour une programmation CNC efficace et le contrôle du processus de pliage. Différentes options de butée arrière permettent d'adapter la machine à divers besoins de production.

Points forts

• Usinage et assemblage de haute précision
• Composants hydrauliques et électroniques de qualité supérieure
• Commande CNC graphique DELEM
• Système de sécurité optique laser AKAS sur la zone d'outil
• Solutions de manutention et de réglage économisant du temps

Bâti de machine

• Bâti en acier soudé issu de matière première certifiée, détendu et usiné sur centres CNC haut de gamme pour une rigidité et une précision supérieures
• Pièces porteuses conçues avec de grands rayons pour éviter les fissures de soudure
• Grande poutre supérieure précontraintée, optimisée pour réduire la déformation
• Support du système de mesure compensant les déformations sous charges maximales pour maintenir la précision
• Guidages, paliers de piston et joints conçus pour une absorption optimale des charges verticales et une longue durée de service

Zone de travail

• Grande profondeur de gorge, longue course et table étroite offrant un large espace pour les séquences de pliage complexes

Bombage (optionnel sur certains modèles)

• Le bombage motorisé du plateau inférieur assure des résultats de pliage uniformes sur toute la longueur lors de l'usinage de tôles épaisses

Système hydraulique

• Vérins hydrauliques conçus sur mesure, fabriqués et rodés en interne
• Pistons en acier forgé, trempés, rectifiés et chromés pour une grande durabilité
• Bloc hydraulique et vannes de fabricants reconnus pour une fiabilité durable
• Vannes de sécurité protégeant le système en cas de surcharge

Butée arrière

• Conception robuste et peu d'entretien
• Doigts de butée réglables rapidement avec un outil de sécurité depuis l'avant de la machine

Bras de support avant

• Bras supports rigides sur guidage linéaire, verrouillables en position
• Mécanisme à crémaillère pour un positionnement vertical rapide
• Brosses industrielles facilitant la manipulation et protégeant les surfaces des tôles

Outils de pliage

• Porte-outils Promecam (type européen) acceptant une large gamme d'outillages
• Outillages trempés et rectifiés permettant un réglage précis

Sécurité et productivité

• Le système de sécurité laser AKAS surveille la zone outil sans en limiter la fonctionnalité
• Concept de sécurité basé sur les dernières normes CE
• Rideau lumineux arrière et protections latérales robustes sécurisent la zone de travail

Caractéristiques / spécifications techniques

• Pression: 100 t
• Longueur de pliage: 2 600 mm
• Distance entre colonnes: 2 200 mm
• Profondeur de gorge: 410 mm
• Course: 265 mm
• Ouverture: 480 mm
• Largeur de table: 110 mm
• Hauteur de table: 900 mm
• Course axe X: 750 mm
• Vitesse de pliage: 10 mm/s
• Avance rapide: 180 mm/s
• Vitesse de retour: 130 mm/s
• Vitesse d'avance axe X: 600 mm/s
• Puissance moteur principal: 11 kW
• Volume réservoir hydraulique: 230 l
• Dimensions (L x l x H): 3,55 m x 2,5 m x 2,68 m
• Poids: 7 200 kg
