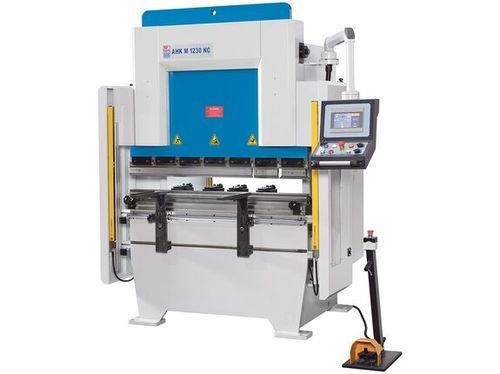

Presse plieuse hydraulique AHK M 1230

NCde précision

Description produit
L'AHK M 1230 NC est une presse plieuse hydraulique conçue comme une alternative CN économique aux plieuses CNC complètes. Elle associe un bâti en acier soudé à faible contrainte, des axes de butée arrière motorisés et une commande CN à écran tactile pour le positionnement direct ou l'exécution de programmes de pliage enregistrés, adaptée à la production répétitive de pièces et de profils.

Points forts

• Construction en acier soudé à détente de contraintes
• Mesure directe de l'angle de pliage
• Commande CN avec IHM tactile
• Butée arrière motorisée sur axes X et R
• Interface outils de type européen (Promecam)

Caractéristiques techniques (tableau)
Zone de travail

• Capacité de presse : 30 t
• Longueur de pliage : 1 250 mm
• Distance entre colonnes : 1 010 mm
• Profondeur (porte à faux) : 255 mm
• Course : 150 mm
• Ouverture utile : 265 mm
• Largeur de table : 130 mm

Courses

• Course axe X : 500 mm
• Course axe R : 140 mm

Avances

• Vitesse de pliage : 10 mm/s
• Avance rapide : 120 mm/s
• Vitesse de retour : 70 mm/s

Puissance d'entraînement

• Moteur principal : 3 kW
• Moteur axe X : 0,55 kW
• Moteur axe R : 0,25 kW

Dimensions et poids

• Volume du réservoir hydraulique : 90 l
• Dimensions extérieures (L x l x H) : 1,76 m x 1,38 m x 2,14 m
• Poids : 1 700 kg

Détails produit

• Bâti et outil supérieur : Bâti en acier soudé de précision à faible contrainte, barre de pliage rigide et vérins hydrauliques bilatéraux ; grand porte à faux et table étroite pour gérer des séquences de pliage complexes.
• Hydraulique : Groupe hydraulique avec réservoir placé dans la partie haute du bâti pour un encombrement réduit et une rigidité accrue ; arbre de torsion reliant les butées de profondeur des deux vérins pour un positionnement précis de la barre supérieure.
• Bras de support avant : Bras réglables en hauteur avec butée sur la surface de support pour faciliter l'alignement des pièces.
• Outils et serrage : Logements Promecam pour large choix d'outils ; serrage manuel à changement rapide pour réduire les temps de changement ; fournis plusieurs matrices de pliage.
• Sécurité et productivité : Concept de sécurité conforme aux normes CE en vigueur ; barrières lumineuses protégeant la zone de travail.
• Commande : IHM tactile pour saisie directe ; modes manuel, semi‑automatique et automatique ; positionnement motorisé des axes en manuel ; mémoire de 500 jeux de données ; import/export via USB ou réseau ; positions d'axe conservées à l'arrêt de l'afficheur.

Butée arrière

• Butée arrière à commande CN avec guidages linéaires et vis à billes préchargées pour stabilité et faible maintenance.
• Axe R motorisé pour réglage précis en hauteur ; positionnement latéral des doigts de butée sur guidage linéaire fluide.
