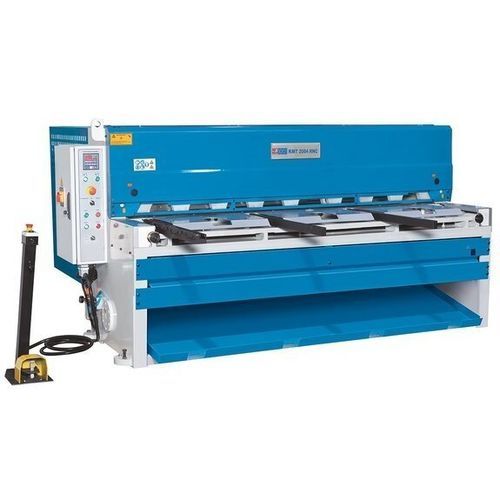

Cisaille électrique KMT RNC 2504

à tôleguillotineautomatique

Présentation
Ce modèle de la gamme KMT RNC est une cisaille guillotine moderne haut de gamme, fabriquée avec des composants de haute qualité. Le puissant entraînement motorisé offre une haute performance de coupe. La conception très stable avec une barre de coupe sur coulisse et un petit angle de coupe permet également de réaliser des coupes avec une faible torsion dans la pièce. Le trait de coupe est réglable manuellement et la butée arrière peut être positionnée par commande numérique. De plus, la fonction intégrée Return-to-Sender facilite considérablement la manipulation des pièces de tôle.

Points forts

• Construction en acier mécanosoudée avec guidage par coulisse
• Commande numérique de la butée arrière pour une programmation facile
• Fonctionnement automatique, semi-automatique et manuel
• Lames pour l’usinage de l’acier inoxydable de série
• Les lames de coupe sont réversibles avec plusieurs surfaces de coupe
• Trait de coupe réglable
• Fonction Return-to-Sender

Bâti et lames

• Le bâti de machine est une construction en acier très stable, entièrement soudée, avec un guidage par coulisse pour la barre de coupe
• Le guidage de haute précision garantit une arête de coupe nette et des lames spéciales pour l’usinage des tôles inoxydables sont incluses
• Les lames supérieures sont réversibles et les éléments inférieurs disposent de 4 arêtes de coupe
• Un presse-tôle rigide et continu fixe la tôle juste devant la ligne de coupe
• Le trait de coupe optimal pour l’usinage peut être ajusté manuellement

Ergonomie et sécurité

• La fonction Return-to-Sender ramène automatiquement la tôle découpée à la position de l’opérateur, améliorant rendement et sécurité
• Butée latérale stable facilitant l’alignement précis des plaques perpendiculairement à la ligne de coupe
• Bras supports robustes pour maintenir fermement les grandes tôles
• Rouleaux d'appui encastrés dans la table pour faciliter la manipulation et éviter les rayures
• Pédale mobile permettant à l’opérateur de garder les deux mains libres pour la manutention
• Éclairage LED de la ligne de coupe pour une visibilité nette
• Conception du carter permettant une vue verticale depuis le dessus pour un alignement exact
• Tous les points de lubrification et vis d’ajustement sont facilement accessibles pour la maintenance

Butée arrière

• Butée arrière robuste avec vis à billes et guidages linéaires pour une précision maximale de positionnement
• Butée arrière motorisée positionnable en modes automatique, semi-automatique et manuel
• Butée arrière NC facilement et rapidement programmable
• Zone de travail au niveau de la butée arrière sécurisée par barrière lumineuse
• Dispositif de maintien de tôle optionnel disponible pour soutenir la fonction Return-to-Sender

Équipement

• Composants électriques de haute qualité pour un fonctionnement fiable et une haute disponibilité
• Carter machine complet offrant sécurité maximale, conception pratique et construction usinée avec précision

Caractéristiques / spécifications techniques

• Zone de travail
  Longueur de travail : 2.560 mm
  Angle de coupe : 1,3 deg
  Hauteur table de travail : 880 mm
  Profondeur table de travail : 455 mm
  Nombre de bras supports : 2 positions
  Bras support : 1.000 mm
  Coups par minute : 31 H/min
• Butée arrière
  Butée arrière : 750 mm
• Capacités de coupe
  Épaisseur tôle (min.) - 450 N/mm² : 0,2 mm
  Épaisseur tôle (max.) - 450 N/mm² : 4 mm
  Épaisseur tôle (max.) - 700 N/mm² : 2 mm
• Puissance d'entraînement
  Puissance moteur principal : 7,5 kW
• Dimensions et poids
  Dimensions (L x l x H) : 3,2 m x 2,35 m x 1,4 m
  Poids : 3.500 kg
