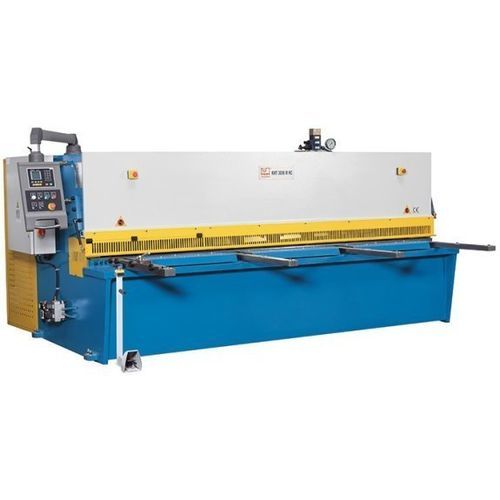

Cisaille hydraulique KHT 4008 M NC

à tôleguillotineà oscillation

Résumé
La KHT 4008 M NC est une cisaille guillotine hydraulique à coupe pivotante conçue pour des découpes de tôles précises et répétables en production industrielle. La barre de coupe est guidée dans un palier pivot et la butée arrière est positionnée par la commande ESTUN E21 NC. Convient pour l’acier et l’inox lorsque la répétabilité et le dégagement sont critiques.

Points forts

• Commande ESTUN E21 NC pour positionnement précis de la butée
• Butée arrière sur vis à billes précontraintes
• Maintien pneumatique de la tôle pour une manutention sûre
• Couteaux supérieurs et inférieurs adaptés à l’acier inoxydable
• Butée angulaire réglable et ligne de coupe en ombre

Bâti de la machine

• Châssis mécanosoudé en acier détendu, conception à coupe pivotante
• La barre de coupe en pivot restaure le jeu entre couteaux après chaque coupe pour des découpes peu déformées et une meilleure durée de vie des couteaux

Support du matériau

• Grande table de travail avec billes-rouleaux pour une manipulation facilitée
• Butée angulaire réglable et bras supports longs pour sécuriser de grandes feuilles

Hydraulique

• Système hydraulique fiable, faible entretien et adapté à la production
• Les maintiens hydrauliques assurent la fixation de la tôle près de la ligne de coupe

Butée arrière

• Système robuste adapté aux environnements de production exigeants
• Vis à billes précontraintes protégées en boîtier pour une longévité accrue

Équipement

• Commande ESTUN E21 NC: positionnement précis en coupe unique ou en programmes
• Pédale mobile avec bouton d’arrêt d’urgence
• Silhouette d’affichage pour visualiser la ligne de coupe
• Couteaux pour inox et dispositif pneumatique de relevage de la tôle

Sécurité

• Protège-doigts continu rabattable jusqu’à 1 000 mm pour meilleure visibilité
• Barrière lumineuse arrière protégeant la zone de travail
• Fonctions de sécurité conformes aux normes CE en vigueur

Caractéristiques techniques

• Modèle: KHT 4008 M NC
• Marque: KNUTH
• Longueur de travail: 4 000 mm
• Porte à faux: 150 mm
• Angle de coupe: 1,5°
• Coups: 8 H/min
• Positions du maintien: 15
• Capacité maintien: 30 t
• Dimensions table: 4 330 mm x 550 mm x 800 mm
• Course butée arrière: 1 000 mm
• Vitesse d’avance axe X: 2 280 mm/min
• Bras supports avant: 4 positions, longueur 1 000 mm
• Capacité de coupe (450 N/mm²): jusqu’à 8 mm; (700 N/mm²): jusqu’à 5 mm
• Puissance moteur principal: 11 kW
• Réservoir hydraulique: 300 l
• Dimensions (L x l x H): 4,65 m x 1,90 m x 1,76 m
• Poids: 9 700 kg

Applications recommandées

• Découpe série de tôles en ateliers de fabrication et lignes de production
• Préparation de matière nécessitant précision de butée et répétabilité
