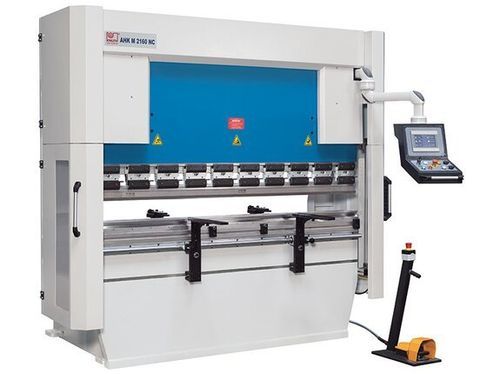

Presse plieuse hydraulique AHK M 2160

NCde précision

Présentation
La AHK M 2160 NC est une presse plieuse NC compacte conçue comme alternative économique aux plieuses CNC complètes. Elle convient à la production de pièces et profils récurrents nécessitant un réglage rapide et une répétabilité. La butée arrière (axes X et R) et les butées de profondeur se positionnent via écran tactile; les séquences de pliage peuvent être stockées dans la commande CN pour un fonctionnement semi‑automatique ou automatique.

Points forts

• Châssis en acier soudé détendu
• Saisie directe de l'angle de pliage à l'écran
• Commande CN avec IHM tactile
• Butée arrière motorisée axes X et R
• Outil supérieur européen segmenté (4V)

Zone de travail (valeurs sélectionnées)
Capacité de presse : 60 t
Longueur de pliage : 2 100 mm
Distance entre colonnes : 1 700 mm
Porte à faux (profondeur) : 320 mm
Course : 160 mm
Ouverture libre : 380 mm
Largeur de table : 100 mm

Déplacements
Course axe X : 600 mm
Course axe R : 140 mm

Avances
Vitesse de pliage : 10 mm/s
Avance rapide : 75 mm/s
Vitesse de retour : 55 mm/s

Capacités d'entraînement
Moteur principal : 7,5 kW
Moteur axe X : 0,75 kW
Moteur axe R : 0,25 kW

Dimensions et masse
Réservoir hydraulique : 120 l
Dimensions L x l x H : 2,45 m x 1,6 m x 2,23 m
Poids : 4 340 kg

Bâti machine et outil supérieur

• Bâti en acier soudé très précis et détendu avec une barre de pliage rigide et vérins hydrauliques bilatéraux
• Grand porte‑à‑faux et table étroite offrant du dégagement pour séquences de pliage complexes

Hydraulique

• Groupe hydraulique avec réservoir placé en partie haute du bâti pour gagner de la place et rigidifier la construction
• Arbre de torsion reliant les butées de profondeur des deux vérins pour un positionnement exact de la barre supérieure

Bras de support avant

• Bras de support réglable en hauteur, robuste, facilitant la manutention des pièces
• Barrette d'arrêt sur la surface d'appui pour aider à l'alignement

Outils de pliage

• Logements d'outil Promecam pour large compatibilité d'outillage
• Serrage manuel rapide pour réduire les temps de changement
• Matrice 4V segmentée permettant d'usiner un large éventail de pièces

Sécurité et productivité

• Concept de sécurité conforme aux normes CE en vigueur
• Rideaux lumineux protégeant la zone de travail

Commande
L'exploitation se fait via un écran tactile clair affichant l'ensemble des fonctions. L'opérateur saisit directement l'angle de pliage souhaité. Sur la base de l'épaisseur de tôle et des données d'outil enregistrées, la commande CN calcule automatiquement la position de la butée de profondeur, ce qui accélère le réglage et garantit la répétabilité. Trois modes de fonctionnement : manuel, semi‑automatique et automatique. En manuel, les axes se positionnent par mouvement motorisé et les valeurs sont affichées. En semi‑automatique, la commande amène les axes aux valeurs saisies par l'opérateur. En automatique, les séquences programmées sont exécutées automatiquement. Jusqu'à 500 jeux de données peuvent être sauvegardés en mémoire interne ; sauvegarde et import/export via USB ou réseau disponibles sur le pupitre de commande.

Butée arrière

• Butée arrière NC offrant un positionnement stable et reproductible
• Guidages linéaires et vis à billes préchargées de grande dimension, faibles besoins d'entretien
• Axe R motorisé pour un réglage précis de la hauteur de butée
• Positionnement latéral des doigts de butée sur double guidage linéaire

Caractéristiques techniques

• Modèle : AHK M 2160 NC
• Capacité : 60 t
• Longueur de pliage : 2 100 mm
• Distance entre colonnes : 1 700 mm
• Porte à faux : 320 mm
• Course : 160 mm
• Ouverture libre : 380 mm
• Largeur de table : 100 mm
• Course X : 600 mm
• Course R : 140 mm
• Vitesse de pliage : 10 mm/s
• Avance rapide : 75 mm/s
• Vitesse de retour : 55 mm/s
• Moteur principal : 7,5 kW
• Moteur X : 0,75 kW
• Moteur R : 0,25 kW
• Réservoir hydraulique : 120 l
• Dimensions (L x l x H) : 2,45 m x 1,6 m x 2,23 m
• Poids : 4 340 kg
