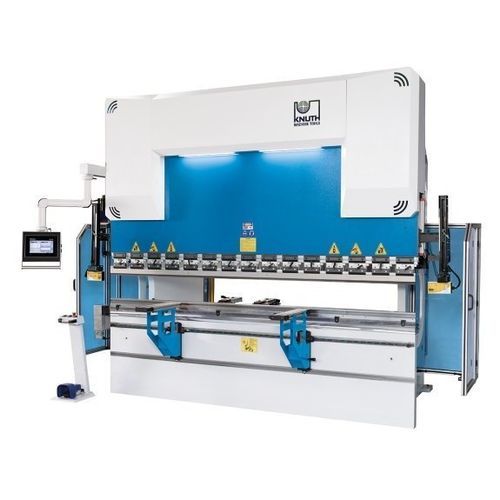

Presse plieuse hydraulique AHK V 13040

CNCde précision

Description
La série AHK V 13040 CNC est une presse plieuse hydraulique conçue pour le pliage industriel de tôles selon les normes européennes. Équipée d’une commande CNC à écran tactile graphique DELEM, cette machine offre un contrôle précis du processus de pliage, une large gamme d’options de butée arrière et une construction mécanique robuste adaptée à la production répétitive.

Points forts

• Capacité 40 t et longueur de pliage 1 300 mm
• Commande Delem graphique pour une programmation efficace
• Composants hydrauliques et électroniques de qualité
• Système de sécurité optique laser (AKAS) au niveau de l’outil
• Bombage motorisé en option pour des plis uniformes

Bâti de machine

• Châssis en acier issu de matière certifiée pour rigidité et précision élevées
• Construction soudée et relaxée, surfaces de montage usinées sur centres CNC
• Pièces soumises à traction conçues avec grands rayons pour éviter les fissures
• Grande barre supérieure précontraignable optimisée pour réduire la déformation
• Support du système de mesure compensant les déformations en charge maximale
• Guidages, paliers de piston et joints dimensionnés pour absorption optimale des charges verticales

Zone de travail

• Fort porte-à-faux, longue course et table étroite pour les séquences de pliage complexes

Bombage (option)

• Bombage motorisé de la table inférieure assurant une précision de pli sur toute la longueur, notamment pour tôles épaisses

Système hydraulique

• Vérins hydrauliques conçus sur mesure, fabriqués et rodés en interne
• Pistons forgés, trempés, rectifiés et chromés pour une longue durée de vie
• Bloc hydraulique et vannes de fabricants reconnus pour une fiabilité durable
• Soupapes de sécurité protégeant le système en cas de surcharge

Butée arrière

• Butée robuste et peu d’entretien
• Doigts de butée réglables rapidement depuis l’avant à l’aide d’un outil de sécurité

Bras de support avant

• Bras supports rigides sur guidage linéaire, verrouillables à la position souhaitée
• Positionnement vertical rapide via crémaillère
• Brosses industrielles protégeant et facilitant la manipulation des tôles

Outils de pliage

• Porte-outils Promecam (européen) compatible avec un large choix d’outils
• Outils trempés et rectifiés pour un réglage précis

Sécurité et productivité

• Système laser AKAS surveillant la zone d’outil sans limiter la fonctionnalité
• Concept de sécurité conforme aux directives CE en vigueur
• Barrière lumineuse arrière et protections latérales robustes sécurisant la zone de travail

Équipement standard

• DELEM DA-53T écran tactile (CNC 4 axes)
• Butée arrière axe X avec guidage linéaire et vis à billes
• Outil supérieur à serrage rapide et outil supérieur EUROPEAN TYPE (835 mm segmenté)
• Outil inférieur EUROPEAN TYPE 4V H: 60x60 mm
• Système de sécurité laser AKAS et barrière lumineuse arrière
• Pédale avec arrêt d’urgence, 2 bras de support avant mobiles, 2 doigts de butée arrière réglables en hauteur
• Mode ECO économie d’énergie et manuel d’utilisation

Caractéristiques techniques

• Capacité de presse : 40 t
• Longueur de pliage : 1 300 mm
• Distance entre montants : 1 100 mm
• Porte-à-faux : 310 mm
• Course : 210 mm
• Ouverture : 425 mm
• Largeur de table : 110 mm
• Hauteur de table : 850 mm
• Course axe X : 750 mm
• Vitesse de pliage : 10 mm/s
• Avance rapide : 180 mm/s
• Vitesse de retour : 120 mm/s
• Vitesse avance axe X : 600 mm/s
• Puissance moteur principal : 5,5 kW
• Volume réservoir hydraulique : 120 l
• Dimensions (L x l x H) : 2,30 m x 2,50 m x 2,45 m
• Poids : 4 210 kg
