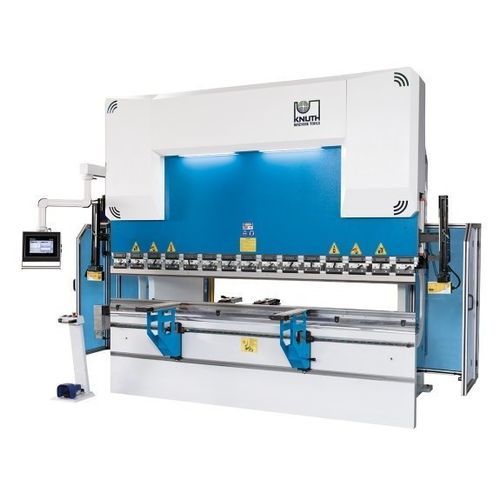

Presse plieuse hydraulique AHK V 37220 CNC

CNCde précision

Présentation
La AHK V 37220 CNC est une presse plieuse hydraulique CNC de 220 t avec une longueur de pliage de 3 700 mm. Elle est équipée d’une commande graphique tactile DELEM pour une programmation multi-axes efficace et propose des options modulaires de butée arrière et de bombage pour la production en série.

Points forts

• Capacité 220 t et longueur de pliage 3 700 mm
• Commande CNC graphique DELEM
• Système de sécurité optique laser AKAS sur l’outil
• Bombage motorisé et options butée arrière modulaires
• Bâti en acier usiné sur centres CNC

Zone de travail
Porte-à-faux : 410 mm
Course : 265 mm
Ouverture : 480 mm
Largeur de table : 110 mm
Hauteur de table : 900 mm

Verins et déplacements
Course axe X : 750 mm

Alimentation / vitesses
Vitesse de cintrage : 9 mm/s
Avance rapide : 150 mm/s
Vitesse de retour : 140 mm/s
Vitesse d’avance axe X : 600 mm/s

Puissance
Puissance moteur principal : 22 kW

Dimensions et poids
Volume réservoir hydraulique : 230 l
Dimensions (L x l x h) : 5 m x 2,7 m x 2,85 m
Poids : 14 000 kg

Bâti de machine

• Bâti en acier certifié usiné sur centres CNC pour garantir rigidité et précision
• Construction soudée et détendue avec surfaces de montage usinées
• Pièces sous traction conçues avec grands rayons pour réduire le risque de fissures de soudure
• Barre supérieure précontraintable optimisée pour minimiser les déformations
• Support du système de mesure compensant les déformations sous charge pour maintenir la précision
• Guidages, paliers et joints dimensionnés pour une absorption optimale des charges verticales et une longue durée de vie

Zone de travail

• Grand porte-à-faux, longue course et table étroite pour faciliter les séquences de pliage complexes

Bombage (option)

• Bombage inférieur motorisé pour obtenir des résultats de pliage uniformes sur toute la longueur, notamment sur tôles épaisses

Système hydraulique

• Vérins hydrauliques conçus et rodés en interne
• Pistons forgés en acier, traités, rectifiés et chromés
• Blocs hydrauliques et vannes de fabricants reconnus pour une fiabilité durable
• Vannes de sécurité protégeant le système en cas de surcharge

Butée arrière

• Exécution robuste et faible maintenance
• Doigts de butée réglables rapidement depuis l’avant avec outil de sécurité

Bras de support avant

• Bras supports rigides sur guidage linéaire, verrouillables en position
• Crémaillères pour positionnement vertical rapide
• Brosses industrielles facilitant la manipulation et protégeant les surfaces

Outils de pliage

• Porte-outils Promecam (type européen) pour large choix d’outils
• Outils trempés et rectifiés pour réglages précis

Sécurité et productivité

• Système laser AKAS surveillant l’outil sans limiter la fonctionnalité
• Concept de sécurité conforme aux directives CE en vigueur
• Barrière lumineuse arrière et protections latérales robustes sécurisant la zone de travail

Equipement standard (sélection)

• DELEM DA-53T 2D commande tactile (contrôle CNC 4 axes, écran couleur)
• Butée arrière axe X sur guidage linéaire et vis à billes
• Bombage motorisé
• Porte-outil supérieur à serrage rapide
• Système de sécurité laser AKAS
• Barrière lumineuse
• Système de fixation d’outils européen
• Outil supérieur EUROPEAN TYPE (segmenté 835 mm)
• Outil inférieur EUROPEAN TYPE 4V H: 60x60 mm
• Pédale avec arrêt d’urgence
• 2 bras de support avant mobiles
• 2 doigts de butée réglables en hauteur
• Fonction ECO économie d’énergie
• Manuel d’utilisation

Equipement optionnel (sélection)

• Système de butée pour axes X et R
• Butée arrière axes X, R, Z1, Z2 pour longueurs jusqu’à 3 700 mm
• Extension butée arrière axe X
• Doigts de butée supplémentaires
• Bras de support supplémentaires
• Climatisation pour armoire électrique
• Option DELEM DA58 2D TX (4 axes)
• Mises à niveau DELEM DA66T / DA69T 3D (jusqu’à 7 axes)
• PressMax DRM EcoPower (option)
• Amélioration outil supérieur H=67,6 mm → H=105 mm (pour 3 700 mm)

Caractéristiques techniques

• Capacité de presse : 220 t
• Longueur de pliage : 3 700 mm
• Distance entre montants : 3 100 mm
• Porte-à-faux : 410 mm
• Course : 265 mm
• Ouverture utile : 480 mm
• Largeur table : 110 mm
• Hauteur table : 900 mm
• Course axe X : 750 mm
• Vitesse de cintrage : 9 mm/s
• Avance rapide : 150 mm/s
• Vitesse de retour : 140 mm/s
• Vitesse d’avance axe X : 600 mm/s
• Puissance moteur principal : 22 kW
• Volume réservoir hydraulique : 230 l
• Dimensions (L x l x h) : 5 m x 2,7 m x 2,85 m
• Poids : 14 000 kg
