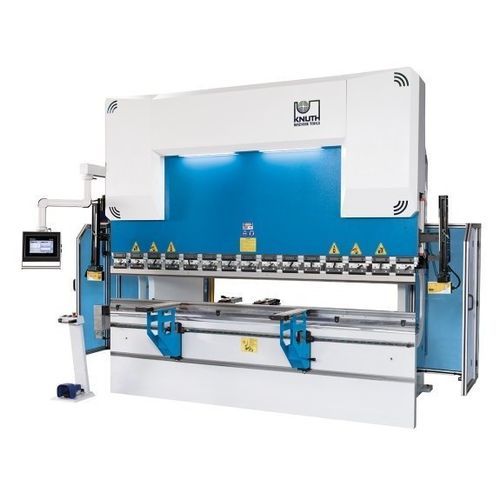

Presse plieuse hydraulique AHK V 30175 CNC

CNC4 axesde précision

Présentation
La AHK V 30175 CNC est une presse plieuse hydraulique destinée à la production industrielle. Elle associe un bâti en acier usiné et une commande CNC moderne pour des pliages répétables et précis. Équipée d’une interface DELEM et d’options de butée arrière modulaires, elle s’adapte à de nombreux cas d’utilisation.

Points forts

• Effort de pliage 175 t, longueur de pliage 3.100 mm
• Commande graphique DELEM (DA-53T en standard)
• Système de serrage Promecam et outillage trempé/rectifié
• Système de sécurité optique AKAS et barrière lumineuse arrière
• Bombage motorisé et butée arrière multi-axes configurable

Bâti de la machine

• Construction soudée en acier détendu usinée sur centres CNC pour rigidité et répétabilité
• Grande barre supérieure précontraintable réduisant la déformation en charge
• Pièces structurelles conçues avec grands rayons pour limiter les risques de fissures de soudure
• Guidages, coussinets de piston et étanchéités dimensionnés pour l’absorption optimale des charges verticales

Zone de travail

• Profondeur de flèche importante et course longue avec table étroite pour faciliter les séquences de pliage complexes (Profondeur: 410 mm; Course: 265 mm)

Bombage (remarque)

• Le bombage motorisé garantit une homogénéité de pli sur toute la longueur, particulièrement pour tôles épaisses (option selon modèles)

Système hydraulique

• Vérins conçus et rodés en interne, pistons forgés traités, rectifiés et chromés
• Bloc hydraulique et vannes de fabricants reconnus pour une fiabilité durable
• Vannes de sécurité protégeant le système contre les surcharges

Butée arrière

• Conception robuste et peu d'entretien; doigts réglables rapidement depuis l’avant
• Possibilités de butée multi-axes pour longueurs étendues

Bras de support avant

• Bras rigides sur guidage linéaire, verrouillables en position; crémaillère pour réglage rapide en hauteur
• Brosses industrielles protégeant la surface des plaques

Outils de pliage

• Porte-outils Promecam (standard européen) pour large compatibilité d'outillage
• Outils supérieurs et inférieurs trempés et rectifiés; outils supérieurs segmentés disponibles

Sécurité et productivité

• Système de sécurité laser AKAS surveillant la zone d'outil sans limiter la fonctionnalité
• Concept conforme aux directives CE
• Barrière lumineuse arrière et protections latérales robustes

Équipement standard (sélection)

• Commande DELEM DA-53T 4 axes tactile
• Butée arrière axe X avec guidage linéaire et vis à billes
• Bombage motorisé, serrage rapide de l'outil supérieur
• Système de sécurité AKAS et barrière lumineuse arrière
• Système de serrage outil européen; outil supérieur segmenté 835 mm
• Pédale avec arrêt d'urgence; 2 bras de support avant mobiles
• Fonction ECO d'économie d'énergie; manuel d'utilisation

Équipements optionnels (sélection)

• Systèmes de butée multi-axes (X, R, Z1, Z2) pour longueurs jusqu'à 3.700 mm
• Commandes DELEM avancées (DA-58, DA-66T, DA-69T) pour applications multi-axes
• Climatisation de l'armoire électrique; options de surveillance/économie d'énergie (PressMax DRM EcoPower)
• Doigts de butée / bras supplémentaires; options de hauteur d'outil supérieur

Caractéristiques techniques

• Modèle : AHK V 30175 CNC
• Capacité de presse : 175 t
• Longueur de cintrage : 3.100 mm
• Distance entre portiques : 2.600 mm
• Porte-à-faux : 410 mm
• Course : 265 mm
• Ouverture : 480 mm
• Largeur de table : 110 mm
• Hauteur de table : 900 mm
• Course axe X : 750 mm
• Vitesse de cintrage : 9 mm/s
• Avance rapide : 160 mm/s
• Vitesse de retour : 120 mm/s
• Vitesse avance axe X : 600 mm/s
• Puissance moteur principal : 18,5 kW
• Réservoir hydraulique : 230 l
• Dimensions (L x l x h) : 4,1 m x 2,55 m x 2,82 m
• Poids : 10.500 kg
