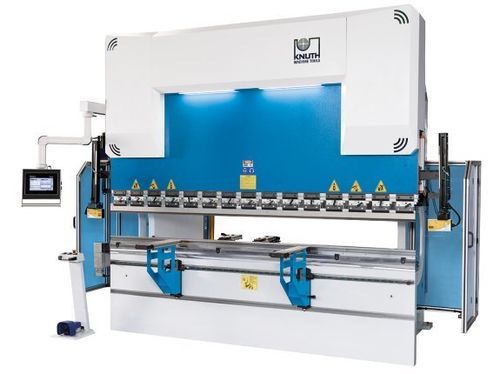

Presse plieuse hydraulique AHK V 20060 CNC

CNCde précision

Présentation
Les presses plieuses AHK V 20060 CNC répondent aux standards modernes européens pour presses plieuses industrielles. Conçues avec des technologies de pointe et produites sur des lignes récentes, ces machines offrent précision, fiabilité et répétabilité. La série est équipée d’une commande graphique tactile DELEM pour une programmation CNC performante et un contrôle complet du processus. Différentes options de butée arrière et d’accessoires permettent d’adapter la machine à de nombreux besoins de production.

Points forts

• Qualité d’usinage élevée
• Composants hydrauliques et électroniques de qualité supérieure
• Commande CNC DELEM à écran tactile
• Système de sécurité optique laser AKAS au niveau de l’outil
• Solutions de détail optimisées pour gagner du temps en production

Détails techniques et construction
Bâti de machine

• Construction en acier certifié garantissant stabilité et précision
• Structures soudées détendues et surfaces de montage usinées sur centres CNC
• Pièces soumises à charge conçues avec grands rayons pour éviter fissures de soudure
• Barre supérieure largement dimensionnée et précontrainte pour limiter les déformations
• Supports du système de mesure conçus pour compenser les écarts sous charge maximale
• Guidages, paliers et joints dimensionnés pour une longue durée de vie

Zone de travail

• Fort porte-à-faux, longue course et table étroite pour permettre des séquences de pliage complexes

Bombage (option)

• Bombage motorisé de la table inférieure (selon version) : garantit un pliage précis sur toute la longueur, notamment pour tôles épaisses

Système hydraulique

• Vérins hydrauliques conçus sur mesure et rodés en interne
• Pistons en acier forgé, trempés, rectifiés et chromés
• Bloc hydraulique et vannes de fabricants renommés pour une fiabilité durable
• Vannes de sécurité protégeant le système en cas de surcharge

Butée arrière

• Exécution robuste et facile d’entretien
• Doigts de butée réglables rapidement depuis l’avant à l’aide d’un outil de sécurité

Bras de support avant

• Bras supports stables se déplaçant sur guidages linéaires et verrouillables en position
• Système à crémaillère pour positionnement rapide en hauteur
• Brosses industrielles robustes pour protection des tôles

Outils de pliage

• Porte-outils de type européen Promecam permettant une large sélection d’outils
• Outillage trempé et rectifié pour un réglage précis

Sécurité et productivité

• Système de sécurité laser AKAS surveillant la zone outil sans en limiter la fonctionnalité
• Concept de sécurité conforme aux directives CE en vigueur
• Barrière lumineuse arrière et protections latérales robustes pour sécuriser la zone de travail

Commande standard (exemple)
Commande DELEM DA-53T tactile CNC :

• Contrôle CNC jusqu’à 4 axes (Y1, Y2 + 2 axes auxiliaires), écran TFT multitouch couleur 10,1"
• Navigation par touches rapides et interface graphique pour une programmation simplifiée
• Fonctions machine : Y1-Y2, X, axe R et couronnage ; possibilité de configurer un second axe du butée comme Z
• Port USB pour sauvegarde/restauration de pièces et outils
• Compatible entraînement servo et variateur ; algorithmes avancés pour contrôle d’axes
• Options : TandemLink, logiciel offline Profile-53TL

Équipement standard (exemples)

• Commande DELEM DA-53T 2D (CNC tactile)
• Butée arrière pour l’axe X avec guidages linéaires et vis à billes préchargées
• Bombage motorisé (selon version)
• Porte-outils mâle à serrage rapide
• Système de sécurité optique laser AKAS
• Bande lumineuse arrière
• Montage d’outils européen
• Matrices compatibles format européen
• Pédale avec arrêt d’urgence
• Deux bras de support avant mobiles
• Doigts de butée arrière réglables en hauteur
• Mode ECO pour économie d’énergie
• Manuel utilisateur

Équipement optionnel (exemples)

• Systèmes de butée arrière pour axes X et R
• Extensions de butée arrière pour axe X
• Doigts supplémentaires pour butée arrière
• Bras de support additionnel
• Climatisation pour armoire électrique
• Capacités et variantes de commande DELEM supérieures (DA58/DA66T/DA69T)
• Accessoires PressMax DRM EcoPower (selon tonnage)

Caractéristiques / spécifications techniques

• Capacité de pliage : 60 t
• Longueur de pliage : 2 100 mm
• Distance entre portiques : 1 600 mm
• Porte-à-faux : 310 mm
• Course : 210 mm
• Ouverture : 425 mm
• Largeur de table : 110 mm
• Hauteur de table : 900 mm
• Course axe X : 750 mm
• Vitesse de pliage : 10 mm/s
• Avance rapide : 190 mm/s
• Vitesse de retour : 120 mm/s
• Vitesse d’avance axe X : 600 mm/s
• Puissance moteur principal : 7,5 kW
• Réservoir hydraulique : 140 l
• Dimensions (L x l x H) : 3,1 m x 2,5 m x 2,52 m
• Poids : 5 400 kg
