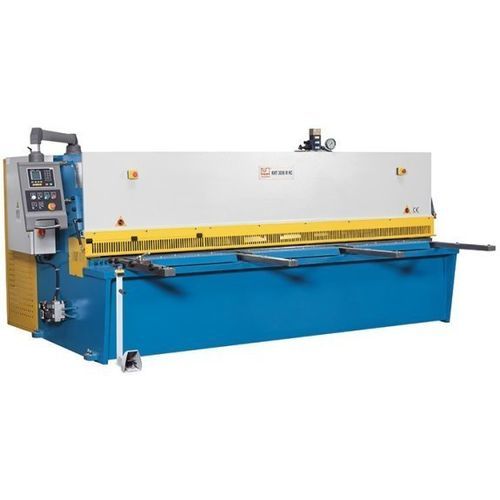

Cisaille hydraulique KHT 4012 M NC

à tôleguillotineà oscillation

Résumé
Le KHT 4012 M NC est une cisaille guillotine hydraulique en construction à coupe pivotante. La traverse de coupe est guidée dans un palier pivot ancré au bâti, assurant des coupes droites et évitant le coincement des couteaux. La commande CN ESTUN E21 positionne la butée arrière avec précision.

Points forts

• Commande ESTUN E21 CN pour un positionnement précis
• Butée arrière avec vis à billes préchargées
• Maintien pneumatique de la tôle pour les tôles fines
• Couteaux adaptés à l'acier inoxydable
• Butée angulaire réglable et table avec rouleaux à billes

Équipement standard

• Commande CN ESTUN E21S (jusqu'à 40 programmes / 25 étapes ; rétractation pendant coupe ; retour automatique ; protection en cas de coupure)
• Support pneumatique de tôle pour matériau fin
• Butée arrière commandée pour coupes uniques ou en série
• Ligne d'ombre pour alignement exact
• Bras de support avant (4 positions, bras 1 000 mm pour longueur de travail 4 000 mm)
• Pédale mobile avec arrêt d'urgence
• Réglage manuel du jeu de coupe
• Protège-doigts sur toute la longueur avec section rabattable pour visibilité
• Barrière lumineuse arrière sécurisant la zone de travail
• Couteaux supérieurs et inférieurs adaptés pour acier inoxydable
• Outils d'utilisation et manuel

Équipements optionnels

• Refroidisseur d'huile hydraulique (recommandé pour production en série / environnements à haute température)
• Jeu de lames supplémentaire (kit inox)
• Graissage central automatique

Bâti de la machine

• Bâti mécanosoudé en acier décoincé en conception à coupe pivotante
• La traverse bascule et restaure l'espace entre couteaux après chaque coupe
• Avantages : coupes à faible torsion, dégagement fiable des pièces, durée de vie améliorée des couteaux, réglage simple du jeu

Support du matériau

• Grande table avec rouleaux à billes et butée angulaire rigide et réglable pour un alignement sûr
• Longs bras supports robustes pour maintenir de grandes plaques

Hydraulique

• Système hydraulique fiable et peu d'entretien, conçu pour faciliter la maintenance
• Niederhalter hydrauliques réglables pour fixer la tôle près de la ligne de coupe

Butée arrière

• Système de butée robuste adapté aux environnements de production exigeants
• Vis à billes préchargées montées dans un carter protecteur ; course butée : 1 000 mm ; vitesse axe X : 2 280 mm/min

Équipement / Fonctionnement

• Commande ESTUN E21 CN pour positionnement précis (coupes unitaires et programmes)
• Pédale mobile avec arrêt d'urgence
• Ligne d'ombre pour alignement de coupe
• Couteaux supérieurs et inférieurs adaptés pour acier inoxydable

Sécurité

• Protège-doigts continu avec section rabattable (rabattement 1 000 mm) pour meilleure visibilité
• Barrière lumineuse arrière protégeant la zone arrière de travail
• Dispositifs de sécurité conformes aux normes CE

Caractéristiques techniques

• Modèle : KHT 4012 M NC
• Longueur de travail : 4 000 mm
• Profondeur : 150 mm
• Angle de coupe : 1,5°
• Coups par minute : 10 H/min
• Maintiens : 14 positions, capacité 44 t
• Dimensions table : 4 375 mm x 520 mm x 860 mm
• Course butée arrière : 1 000 mm ; Vitesse axe X : 2 280 mm/min
• Bras support avant : 4 positions ; longueur bras : 1 000 mm
• Capacité de coupe (450 N/mm² max) : 12 mm ; (400 N/mm² min) : 1,2 mm
• Capacité de coupe (700 N/mm² max) : 8 mm ; (700 N/mm² min) : 1,2 mm
• Moteur principal : 18,5 kW
• Volume réservoir hydraulique : 400 l
• Dimensions (L x l x H) : 4,73 m x 2 m x 2,04 m
• Poids : 13 200 kg
