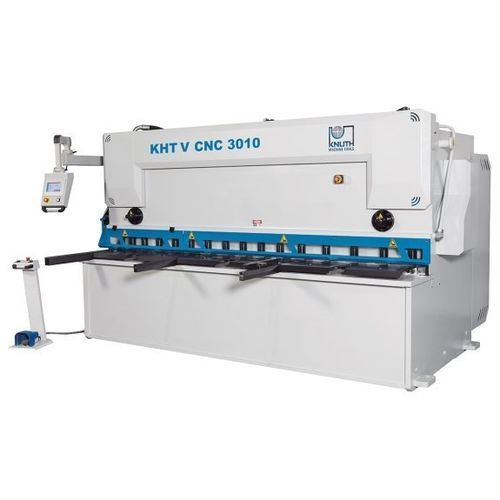

Cisaille hydraulique KHT V 4013 CNC

à tôleguillotineCNC

Présentation
Les cisailles guillotines de la gamme KHT V CNC sont produites dans une entreprise de fabrication à la pointe de la technologie. La conception avec une barre de coupe guidée par coulisse et un angle de coupe réglable garantit une torsion minimale de la pièce et réduit ainsi les reprises. La commande s’effectue via l’écran tactile. Le trait de coupe, l’angle de coupe et la longueur de coupe sont automatiquement réglés de manière optimale. La butée arrière de haute qualité est robuste et précise. Les lames livrées en standard conviennent pour l’acier inoxydable. Des accessoires supplémentaires permettent d’étendre le champ d’application des cisailles guillotines.

Points forts

• Commande Cybelec Touch 8
• Butée arrière commandée avec vis à billes
• Réglage commandé du trait de coupe
• Réglage commandé de l’angle de coupe
• Lame convenant également pour l’acier inoxydable

Détails techniques et équipement
Le produit est doté d’un bâti machine très stable et soudé puis détendu avec de faibles tolérances. L’usinage des bâtis est réalisé sur des centres 5 axes modernes en un seul serrage pour une précision optimale et une plus grande longévité. Tous les composants soumis à des contraintes de traction sont conçus avec de grands rayons afin d’éviter l’apparition de criques. La table, le porte-couteau inférieur et la barre de coupe sont conçus pour minimiser la torsion et répartir la charge.

Bâti du matériau

• Table de travail de grande taille avec rouleaux à billes
• Butée angulaire latérale stable permettant un alignement sûr de la feuille
• Bras support longs et robustes pour maintien des grandes feuilles

Système hydraulique

• Pistons rectifiés des vérins hydrauliques (qualité de surface 2 μm) et joints de haute qualité
• Corps de vérin forgés en SAE 1040
• Système hydraulique fiable, entretien réduit
• Dispositifs de maintien par traction réglables proches de la ligne de coupe

Butée arrière et commande

• Saisie des paramètres matériau (épaisseur, résistance) dans l’unité de commande
• Positionnement automatique du trait de coupe, de l’angle et de la longueur
• Système de butée arrière robuste avec vis à billes et guides linéaires protégés

Equipement

• Composants électriques de fabricants réputés
• Couteaux supérieur et inférieur adaptés à l’acier inoxydable (couteau supérieur 2 lames / inférieur 4 lames)
• Commande par pédale mobile avec arrêt d’urgence et autres éléments de commande ergonomiques
• Mode ÉCO économe en énergie, activable simplement

Sécurité

• Conforme aux normes CE en vigueur
• Protection par barrières lumineuses à l’arrière de la machine pour sécuriser la zone de travail

Caractéristiques / spécifications techniques

• Longueur de travail : 4.100 mm
• Porte-à-faux : 150 mm
• Angle de coupe : 0,5° - 2°
• Coups par minute : 7 H/min - 13 H/min
• Maintien par traction : 20 pièces
• Force de traction : 32 t
• Dimensions table de travail : 4.400 mm x 580 mm x 850 mm
• Butée arrière (course standard) : 1.000 mm
• Vitesse d’avance axe X (butée) : 9.000 mm/min
• Nombre de bras support avant : 3 pièces
• Longueur des bras supports : 1.000 mm
• Capacité de coupe (max.) - 450 N/mm² : 13 mm
• Capacité de coupe (max.) - 700 N/mm² : 8 mm
• Puissance moteur principal : 30 kW
• Réservoir de liquide hydraulique : 350 l
• Dimensions globales (L x l x h) : 5,35 m x 3,7 m x 2,53 m
• Poids : 17.000 kg
