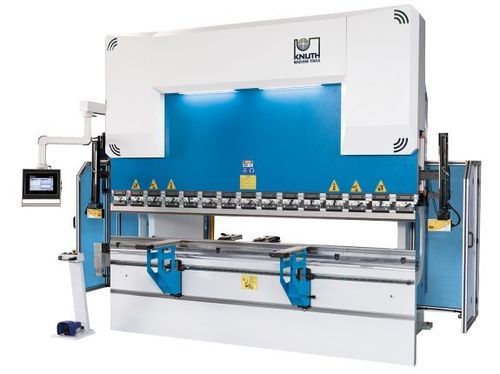

Presse plieuse hydraulique AHK V 40320 CNC

CNCde précision

Présentation
La presse plieuse hydraulique AHK V 40320 CNC est conçue pour les opérations de pliage industrielles lourdes conformément aux normes européennes. Équipée d’un écran tactile graphique DELEM (DA-53T et options), elle permet une programmation CNC performante et un contrôle complet du cycle de pliage. Différentes options de butée arrière et accessoires facilitent l’adaptation aux besoins de production.

Points forts

• Châssis usiné de haute précision et compatibilité avec outillages trempés
• Composants hydrauliques et électroniques de qualité pour une fiabilité durable
• Commande graphique DELEM pour programmation multi-axes
• Sécurité optique AKAS au niveau de l’outil et barrière lumineuse arrière
• Solutions d’ergonomie et mode ECO pour économie d’énergie

Bâti de machine

• Châssis en acier certifié, soudé et détendu, usiné sur centres CNC haut de gamme
• Pièces soumises à traction conçues avec grands rayons pour réduire le risque de fissures de soudure
• Barre supérieure précontraignable pour limiter la déformation en charge
• Support du système de mesure compensant les déformations afin de garantir la précision

Zone de travail

• Grande portée, course longue et table étroite offrant de l’espace pour des séquences de pliage complexes

Bombage (option)

• Bombage motorisé en option pour assurer un pliage uniforme sur toute la longueur lors de tôles épaisses

Système hydraulique

• Vérins hydrauliques conçus sur mesure et rodés en interne
• Pistons en acier forgé trempés, rectifiés et chromés
• Bloc hydraulique et vannes de fabricants reconnus; vannes de sécurité contre les surcharges

Butée arrière

• Conception robuste et peu d’entretien; doigts réglables rapidement depuis l’avant

Bras de support avant

• Bras rigides sur guidage linéaire, verrouillables en position; crémaillères pour positionnement vertical rapide; brosses industrielles pour protéger les surfaces

Outils de pliage

• Système de serrage Promecam (type européen) offrant large choix d’outils
• Outils trempés et rectifiés pour un réglage précis

Sécurité et productivité

• Système laser AKAS protégeant la zone d’outil sans restreindre la fonctionnalité
• Concept de sécurité conforme aux directives CE
• Barrière lumineuse arrière et protections latérales robustes pour sécuriser la zone de travail

Equipement de série

• Commande Delem DA-53T (écran tactile 2D, jusqu’à 4 axes)
• Butée arrière axe X avec guidage linéaire et vis à billes
• Bombage motorisé, serrage rapide outil supérieur, système de sécurité laser AKAS
• Barrière lumineuse, pédale avec arrêt d’urgence, 2 bras supports avant mobiles, 2 doigts de butée réglables en hauteur, mode ECO

Caractéristiques techniques

• Force de pression : 320 t
• Longueur de pliage : 4.100 mm
• Distance entre colonnes : 3.600 mm
• Profondeur de gorge : 410 mm
• Course : 265 mm
• Ouverture : 480 mm
• Largeur table : 154 mm
• Hauteur table : 970 mm
• Course axe X : 750 mm
• Vitesse de pliage : 9 mm/s
• Avance rapide : 150 mm/s
• Vitesse de retour : 130 mm/s
• Vitesse axe X : 600 mm/s
• Puissance moteur principal : 30 kW
• Volume réservoir hydraulique : 350 l
• Dimensions (L x l x H) : 5,3 m x 2,9 m x 3 m
• Poids : 18.500 kg

Remarque

• La machine peut être configurée avec des options supplémentaires (axes de butée X/R/Z, commandes Delem supérieures, rallonges, automatisation) selon les besoins de production.
