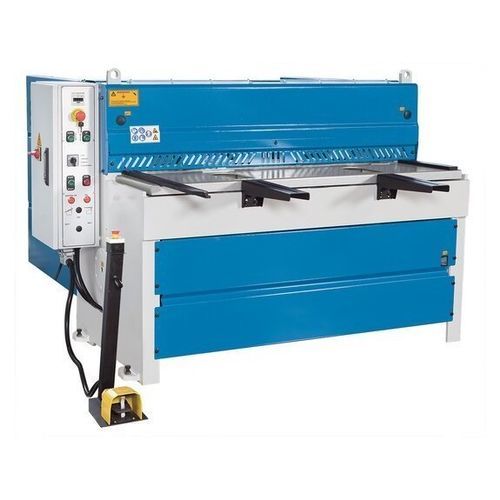

Cisaille électrique KMT M 1303

à tôleguillotinemotorisée

Présentation
La gamme KMT M est issue d’une construction robuste et est fabriquée selon des critères élevés de qualité. Les cisailles guillotines modernes disposent d’un entraînement motorisé puissant et l’angle plat des lames permet en outre des coupes avec peu de torsions dans la pièce à usiner. La butée arrière est positionnée manuellement avec précision.

Points forts

• Construction lourde en acier avec guidage par coulisse
• Lames pour l’usinage de l’acier inoxydable de série
• Les lames de coupe ont une utilisation polyvalente
• Butée arrière manuelle avec affichage du déplacement
• Zone de travail sécurisée par un rideau lumineux

Bâti de machine et système d’entraînement

• Le bâti de machine est une construction en acier très stable, entièrement soudée, avec un guidage par coulisse pour la barre de coupe
• Le guidage précis garantit une arête de coupe nette et des lames spéciales permettent également d’usiner des tôles en acier inoxydable
• Les lames de coupe supérieures peuvent être utilisées des deux côtés et les éléments de lame inférieurs disposent de 4 tranchants
• Un dispositif de maintien stable et continu fixe la tôle à proximité de la ligne de coupe

Bâti du matériau

• La butée latérale stable facilite l’alignement précis des plaques de tôle à angle droit par rapport à la ligne de coupe
• Des bras supports robustes assurent un maintien sûr même pour les grandes plaques de tôle
• Une large table de support simplifie la manipulation des pièces à usiner

Ergonomie

• L’éclairage lumineux à LED des lignes de coupe projette une ombre clairement visible sur la ligne de traçage
• La conception du carter permet une vue en plan verticale pour un alignement exact des pièces à usiner
• Compteur de découpes intégré pour le suivi des opérations
• Tous les points de lubrification et les vis d’ajustement sont facilement accessibles pour l’entretien

Butée arrière

• Positionnée manuellement via un volant manuel
• Dispositif de mesure analogique pour un positionnement exact
• Zone de travail au niveau de la butée sécurisée par une barrière lumineuse

Équipement

• Pédale mobile permettant à l’opérateur d’avoir les deux mains libres pour la pièce
• Composants électriques de haute qualité pour un fonctionnement fiable et une haute disponibilité
• Carters et protections conçus pour offrir une sécurité maximale et une fabrication de qualité

Caractéristiques techniques (tableaux)
Zone de travail
Longueur de travail: 1.360 mm
Angle de coupe: 2 deg
Hauteur table de travail: 810 mm
Profondeur table de travail: 390 mm
Nombre de bras support: 2 positions
Bras support: 450 mm
Coups par minute: 35 H/min

Butée arrière
Butée arrière: 750 mm

Capacités de coupes
Épaisseur de tôle (min.) - 450 N/mm²: 0,25 mm
Épaisseur de tôle (max.) - 450 N/mm²: 3 mm
Épaisseur de tôle (max.) - 700 N/mm²: 1,5 mm

Puissance d'entraînement
Puissance moteur principal: 3 kW

Dimensions et poids
Dimensions (longueur x largeur x hauteur): 1,92 m x 2,1 m x 1,26 m
Poids: 1.250 kg

Caractéristiques / spécifications techniques

• Modèle: KMT M 1303
• Longueur de travail: 1 360 mm
• Angle de coupe: 2°
• Hauteur table: 810 mm
• Profondeur table: 390 mm
• Bras support: 2 positions, 450 mm
• Vitesse: 35 coups/min
• Butée arrière: 750 mm (positionnement manuel)
• Épaisseur tôle (450 N/mm²): 0,25 mm – 3 mm
• Épaisseur tôle (700 N/mm²): max. 1,5 mm
• Puissance moteur principal: 3 kW
• Dimensions: 1,92 m x 2,1 m x 1,26 m
• Poids: 1 250 kg
