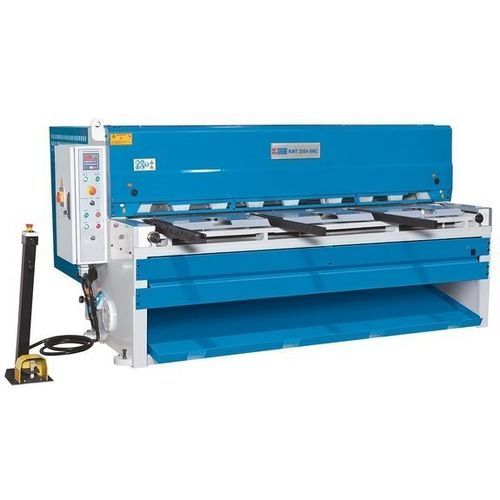

Cisaille électrique KMT RNC 2004

à tôleguillotineCNC

Présentation
Ce modèle de la série KMT RNC est une cisaille guillotine destinée à la coupe industrielle de tôle, conçue pour un usinage de précision. Il dispose d’un entraînement motorisé performant, d’une barre de coupe guidée par coulisse et d’un faible angle de coupe pour limiter la torsion de la pièce. Le trait de coupe se règle manuellement et la butée arrière est commandée NC. La fonction intégrée « Return-to-Sender » facilite la manipulation des chutes de tôle.

Points forts

• Construction mécanosoudée en acier avec guidage par coulisse
• Butée arrière NC facile à programmer
• Modes : automatique, semi-automatique et manuel
• Lames pour inox fournies de série
• Lames supérieures réversibles et éléments inférieurs multi-tranchants
• Trait de coupe réglable
• Fonction Return-to-Sender pour pièces courtes

Bâti de machine

• Bâti très rigide, entièrement soudé, avec guidage par coulisse pour la barre de coupe
• Guidage de haute précision pour des arêtes de coupe nettes ; lames spéciales pour inox incluses
• Lames supérieures réversibles ; éléments inférieurs à 4 tranchants
• Niederhalter continu et rigide maintenant la tôle près de la ligne de coupe
• Réglage du trait de coupe accessible manuellement

Ergonomie

• La fonction Return-to-Sender ramène automatiquement la pièce coupée à la position de l’opérateur pour améliorer productivité et sécurité
• Butée latérale rigide pour un alignement perpendiculaire précis
• Bras supports robustes pour maintien de grandes plaques
• Billots/rouleaux d’appui encastrés dans la table pour faciliter la manutention et éviter les rayures
• Pédale mobile permettant d’avoir les deux mains libres
• Éclairage LED de la ligne de coupe projetant une ombre visible sur la marque
• Carénage permettant la vue verticale depuis le dessus pour un alignement exact
• Points de lubrification et vis d’ajustement facilement accessibles pour l’entretien

Butée arrière

• Butée arrière robuste avec vis à billes et guidages linéaires pour une grande précision de positionnement
• Butée motorisée pour positionnement précis en modes automatique, semi-automatique et manuel
• Butée arrière NC programmable rapidement
• Zone de travail du dos de butée sécurisée par rideau lumineux
• Option : dispositif de maintien de tôle pour supporter la fonction Return-to-Sender

Équipement

• Composants électriques de qualité pour une exploitation fiable et une haute disponibilité
• Carrosserie complète garantissant la sécurité ; conception pratique et usinage de précision

Caractéristiques / spécifications techniques

• Longueur de travail : 2.060 mm
• Angle de coupe : 1,3 deg
• Hauteur table de travail : 880 mm
• Profondeur table de travail : 455 mm
• Nombre de bras support : 2 positions
• Longueur bras support : 1.000 mm
• Coups par minute : 31 H/min
• Butée arrière : 750 mm
• Épaisseur plaque (min.) - 450 N/mm² : 0,2 mm
• Épaisseur plaque (max.) - 450 N/mm² : 4 mm
• Épaisseur plaque (max.) - 700 N/mm² : 2 mm
• Puissance moteur principal : 7,5 kW
• Dimensions (L x l x H) : 2,7 m x 2,35 m x 1,4 m
• Poids : 3.100 kg
