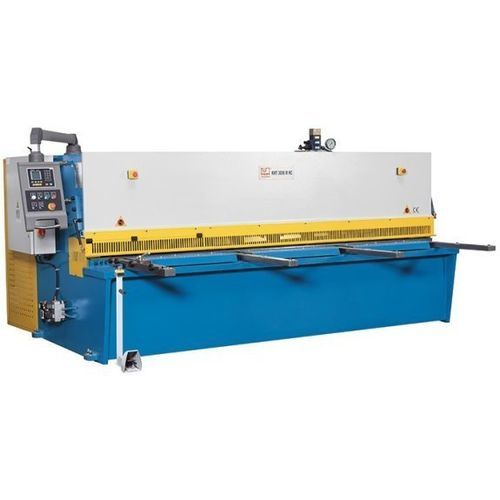

Cisaille hydraulique KHT 2006 M NC

à tôleguillotineà oscillation

Présentation
La cisaille guillotine hydraulique KHT 2006 M NC adopte une conception à barre de coupe oscillante pour garantir des coupes droites et fiables. La barre de coupe est guidée dans un palier pivotant ancré dans le bâti, empêchant le coincement des couteaux. La butée arrière robuste est positionnée avec précision via la commande CN ESTUN E21.

Points forts

• Commande ESTUN E21 pour positionnement précis
• Butée arrière avec vis à billes préchargées
• Dispositif pneumatique de maintien de la tôle
• Couteaux supérieurs et inférieurs adaptés pour l’acier inoxydable
• Butée angulaire réglable

Zone de travail (données techniques)
Longueur de travail : 2 000 mm
Longueur de travail (profondeur d'insertion 750 mm) : 1 900 mm
Porte‑à‑faux : 150 mm
Angle de coupe : 1,5°
Coups par minute : 20 H/min
Nombre de maintiens : 9 positions
Capacité de maintien : 14 t
Dimensions table : 2 270 mm x 400 mm x 800 mm

Butée arrière
Butée arrière : 1 000 mm
Vitesse d'avance axe X : 2 280 mm/min

Bras support avant
Nombre de bras support : 3 positions
Longueur des bras support : 1 000 mm

Capacités de coupe
Épaisseur tôle (max.) – 450 N/mm² : 6 mm
Épaisseur tôle (min.) – 400 N/mm² : 0,6 mm
Épaisseur tôle (max.) – 700 N/mm² : 4 mm
Épaisseur tôle (min.) – 700 N/mm² : 0,6 mm

Puissance d'entraînement
Puissance moteur principal : 7,5 kW
Volume réservoir hydraulique : 190 l

Dimensions et poids
Dimensions (L x l x H) : 2,5 m x 2,15 m x 1,9 m
Poids : 4 500 kg

Détails produit

• Bâti machine : Châssis mécanosoudé lourd, construction à coupe pivotante. La barre de coupe effectue un mouvement oscillant permettant au jeu entre couteaux de se rétablir automatiquement après chaque coupe — réduisant les torsions, facilitant le dégagement et prolongeant la durée de vie des couteaux.
• Support matériau : Grande table avec billes roulantes et butée angulaire rigide et réglable pour un alignement sûr des tôles. Bras support longs et robustes pour maintenir de grandes plaques.
• Hydraulique : Système hydraulique fiable et peu exigeant en maintenance. Les maintiens hydrauliques règlent la fixation près de la ligne de coupe pendant l'opération.
• Butée arrière : Système robuste adapté à la production intensive. Les vis à billes préchargées sont montées dans un carter protecteur.
• Équipement : La commande ESTUN E21 assure un positionnement précis en coupe unique ou en cycles programmés. Commande par pédale mobile avec arrêt d'urgence. Ligne de coupe visible par graphique d'ombre. Couteaux adaptés pour inox.
• Sécurité : Protections continues anti‑doigts rabattables (jusqu'à 1 000 mm) pour une meilleure visibilité de la ligne de coupe. Conception conforme aux normes CE. Barrière lumineuse arrière pour protection de la zone de travail.

Spécifications techniques

• Modèle : KHT 2006 M NC
• Longueur de travail : 2 000 mm
• Porte‑à‑faux / profondeur gorge : 150 mm
• Angle de coupe : 1,5°
• Coups : 20 H/min
• Capacité maintien : 14 t
• Dimensions table : 2 270 x 400 x 800 mm
• Butée arrière : 1 000 mm
• Vitesse avance axe X : 2 280 mm/min
• Bras support : 3 positions, longueur 1 000 mm
• Capacités de coupe : jusqu'à 6 mm @450 N/mm² ; 4 mm @700 N/mm² ; épaisseur min. 0,6 mm
• Moteur principal : 7,5 kW
• Volume réservoir hydraulique : 190 l
• Dimensions machine (L x l x H) : 2,5 m x 2,15 m x 1,9 m
• Poids : 4 500 kg
