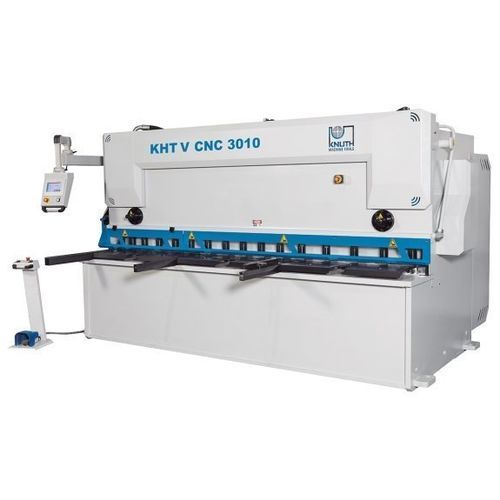

Cisaille hydraulique KHT V 3010 CNC

à tôleguillotineCNC

Description
La cisaille guillotine hydraulique KHT V 3010 CNC est conçue pour la découpe industrielle de tôles nécessitant précision, répétabilité et disponibilité. La barre de coupe guidée, avec angle de coupe réglable, minimise la torsion des pièces et réduit les reprises. La commande tactile Cybelec automatise le trait, l'angle et la longueur de coupe pour des résultats reproductibles. Les lames standard conviennent pour l'acier inoxydable et la butée arrière robuste assure un positionnement précis. Des accessoires élargissent le champ d'application.

Points forts

• Commande Cybelec Touch 8 (CybTouch 8 G)
• Butée arrière commandée avec vis à billes préchargée
• Réglage commandé du trait de coupe (jeu de lame)
• Réglage commandé de l'angle de coupe
• Lames supérieure et inférieure adaptées à l'acier inoxydable
• Commande par pédale avec arrêt d'urgence
• Mode ÉCO pour réduction de la consommation d'énergie

Bâti et conception

• Bâti lourd soudé, détendu après soudage pour grande rigidité
• Usinage du bâti sur fraiseuse 5 axes en un seul serrage pour précision
• Composants sollicités conçus avec grands rayons pour éviter les fissures
• Table avec porte-couteau inférieur et barre de coupe conçue pour minimiser la torsion et optimiser la répartition des charges
• Peinture en deux couches avec séchage moderne (chaque couche ≥ 60 µm)

Table de travail et manutention

• Grande table de travail avec billes de roulement pour manipulation aisée
• Butée angulaire latérale rigide pour un alignement sûr
• Bras support avant longs et robustes pour la manutention de grandes plaques

Système hydraulique

• Pistons rectifiés des deux vérins hydrauliques (qualité de surface 2 µm) pour longue durée des joints
• Corps de vérin forgés en matériau SAE 1040 haute résistance
• Système hydraulique fiable, à faible entretien et service-friendly
• Maintiens hydrauliques réglables qui maintiennent la tôle près de la ligne de coupe

Butée arrière et commande

• L'opérateur saisit longueur, épaisseur et résistance du matériau ; la commande positionne automatiquement trait, angle et longueur de coupe
• Butée arrière robuste adaptée aux environnements de production intensifs
• Guides linéaires et vis à billes préchargées montées dans un carter de protection

Équipement

• Composants électriques de fabricants reconnus pour haute disponibilité
• Couteau supérieur à 2 tranchants et couteau inférieur à 4 tranchants (adaptés à l'acier inoxydable)
• Pédale avec arrêt d'urgence ; positionnement flexible de la pédale
• Mode ÉCO pour économies d'énergie (arrêt automatique de la pompe après longues pauses, redémarrage via commande)

Sécurité

• Concept de sécurité conforme aux normes CE en vigueur
• Barrière lumineuse arrière pour protéger la zone de travail

Caractéristiques / spécifications techniques

• Modèle : KHT V 3010 CNC
• Longueur de travail : 3.050 mm
• Porte à faux : 150 mm
• Angle de coupe : 0,5° - 2°
• Coups par minute : 10 H/min - 19 H/min
• Maintiens par traction : 16 positions
• Capacité des maintiens : 25 t
• Dimensions table : 3.380 mm x 550 mm x 830 mm
• Butée arrière : 1.000 mm
• Vitesse d'avance axe X (butée) : 9.000 mm/min
• Bras support avant : 2 positions
• Longueur des bras supports : 1.000 mm
• Capacité de coupe (450 N/mm²) : 10 mm (max)
• Capacité de coupe (700 N/mm²) : 6 mm (max)
• Puissance moteur principal : 22 kW
• Volume réservoir hydraulique : 200 l
• Dimensions (L x l x H) : 4,15 m x 3,6 m x 2,1 m
• Poids : 9.600 kg
